CPT WITH DIGITAL MANOMETER 2.5 - 5 - 10 TON

Standar Acuan : SNI 2827:2008; ASTM D-3441

Dalam desain struktur tanah fondasi sering dilakukan analisis stabilitas dan perhitungan desain fondasi suatu bangunan dengan menggunakan parameter tanah baik tegangan total maupun tegangan efektif. Parameter perlawanan penetrasi dapat diperoleh dengan berbagai cara. Dalam melakukan uji penetrasi lapangan ini digunakan metode pengujian lapangan dengan alat sondir (SNI 03-2827-1992) yang berlaku baik untuk alat penetrasi konus tunggal maupun ganda yang ditekan secara mekanik (hidraulik). Peralatan uji penetrasi ini antara lain terdiri atas peralatan penetrasi konus, bidang geser, bahan baja, pipa dorong, batang dalam, mesin pembeban hidraulik, dan perlengkapan lainnya. Kemudian dirvisi dengan SNI 2827:2008, Mengingat diperlukannya parameter perlawanan penetrasi lapisan tanah di lapangan untuk keperluan interpretasi perlapisan tanah dan bagian dari desain fondasi suatu bangunan.

Tujuannya Pengujian Sondir adalah untuk memperoleh parameter-parameter perlawanan penetrasi lapisan tanah di lapangan, dengan alat sondir (penetrasi quasi statik). Parameter tersebut berupa perlawanan konus (qc), perlawanan geser (fs), angka banding geser (Rf), dan geseran total tanah (Tf), yang dapat dipergunakan untuk interpretasi perlapisan tanah dan bagian dari desain fondasi.

Bina Mutu Teknotama Digital mengembangkan Sondir Hydraulic denga Manometer Digital, dengan tujuan :

  1. Memudahkan pengoperasian karena menggunakan penggerak Hydraulic untuk melakukan penetrasi Konus.
  2. Pada saat pembacaan QC dan FS di Interval 20 cm lebih konstant karena penekanan dengan hydraulic sudah ditentukan kecepatannya. Sehingga proses penekanan pada setiap interval 20 cm dari mulai awal sampai akhir tekanannya sama.
  3. Manometer Digital dimaksudkan agar pembacaan lebih teliti karena pembacaannya konstant dengan ketelitian 0.1
  4. Cukup menggunakan 1 Manometer, karena Manometer Digital ketelitiannya sangat tinggi
  5. Menggunakan Battery Lithium yang tahan lama dan bisa dicharger ulang
  6. Bisa digunakan di alat Sondir Manual maupun Hydraulic tanpa harus mengubah alat sondir yang ada
  7. Manometer Digital dikalibrasi oleh Laboratorium KAN

SONDIR HYDRAULIC dengan Manometer Digital tersedia dalam beberapa varias :

  1. SO-625D SONDIR HYDRAULIC 2.5 TON DENGAN MANOMETER DIGITAL

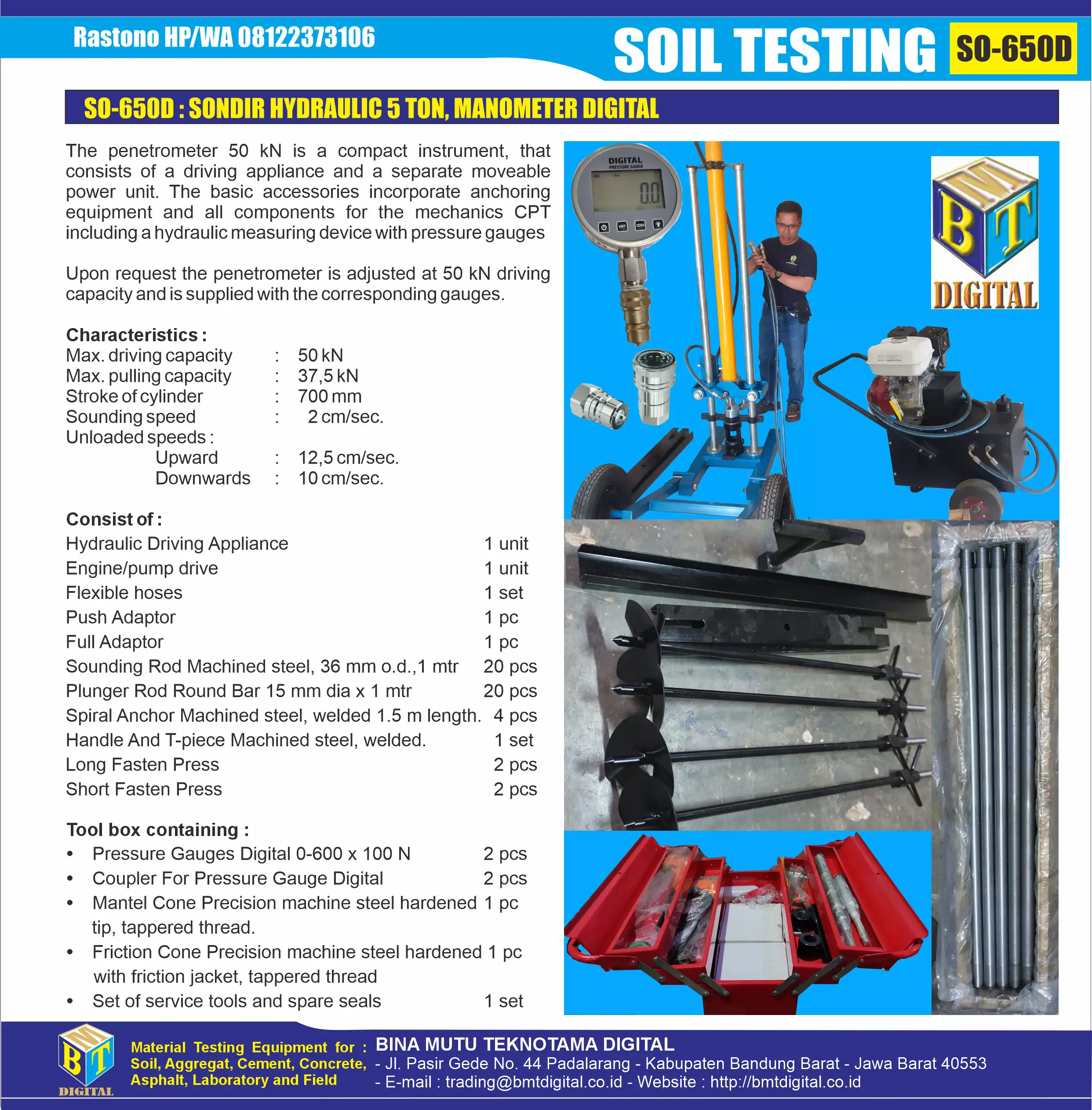

  2. SO-650D SONDIR HYDRAULIC 5 TON DENGAN MANOMETER DIGITAL

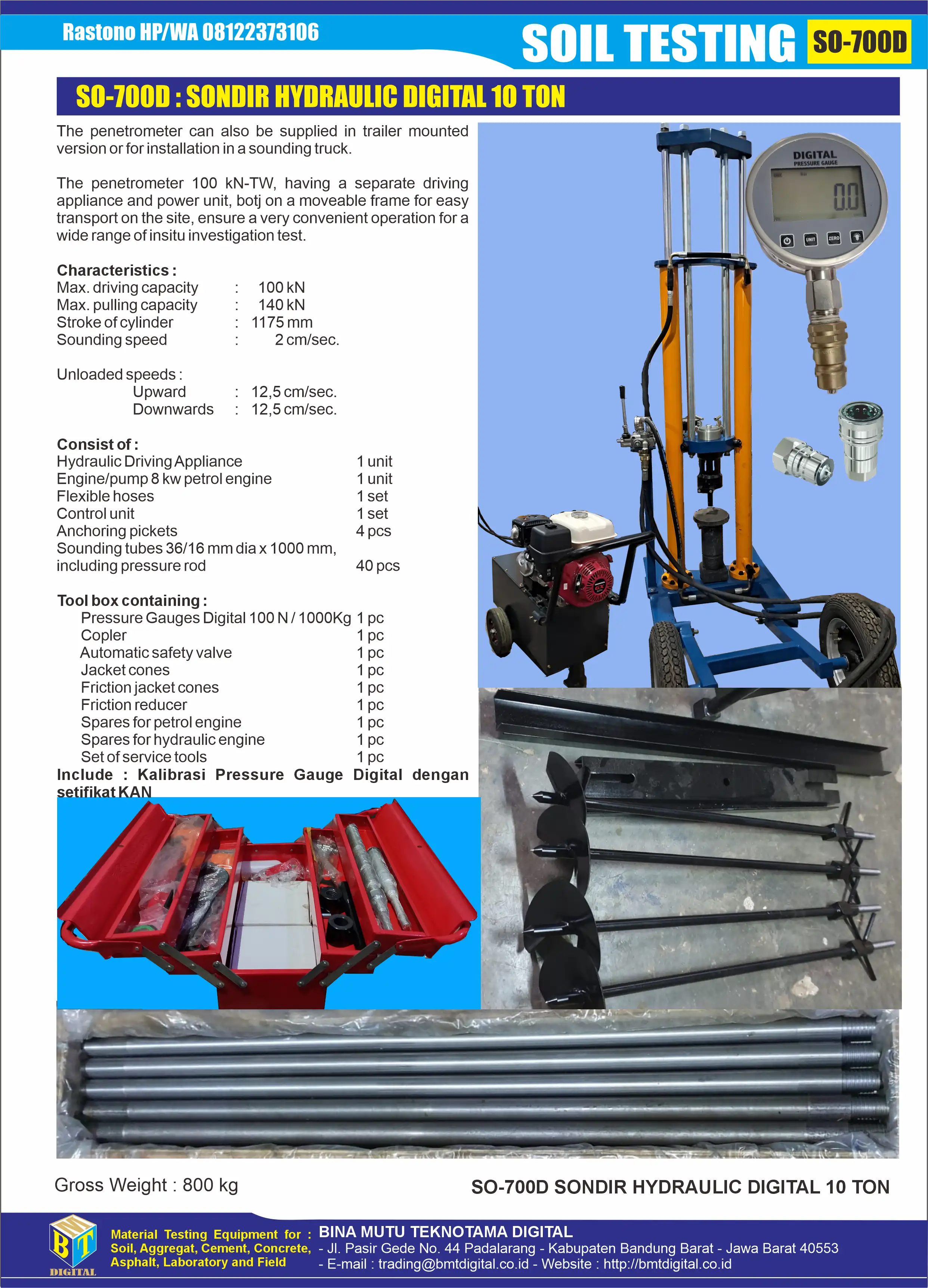

  3. SO-700D SONDIR HYDRAULIC 10 TON DENGAN MANOMETER DIGITAL

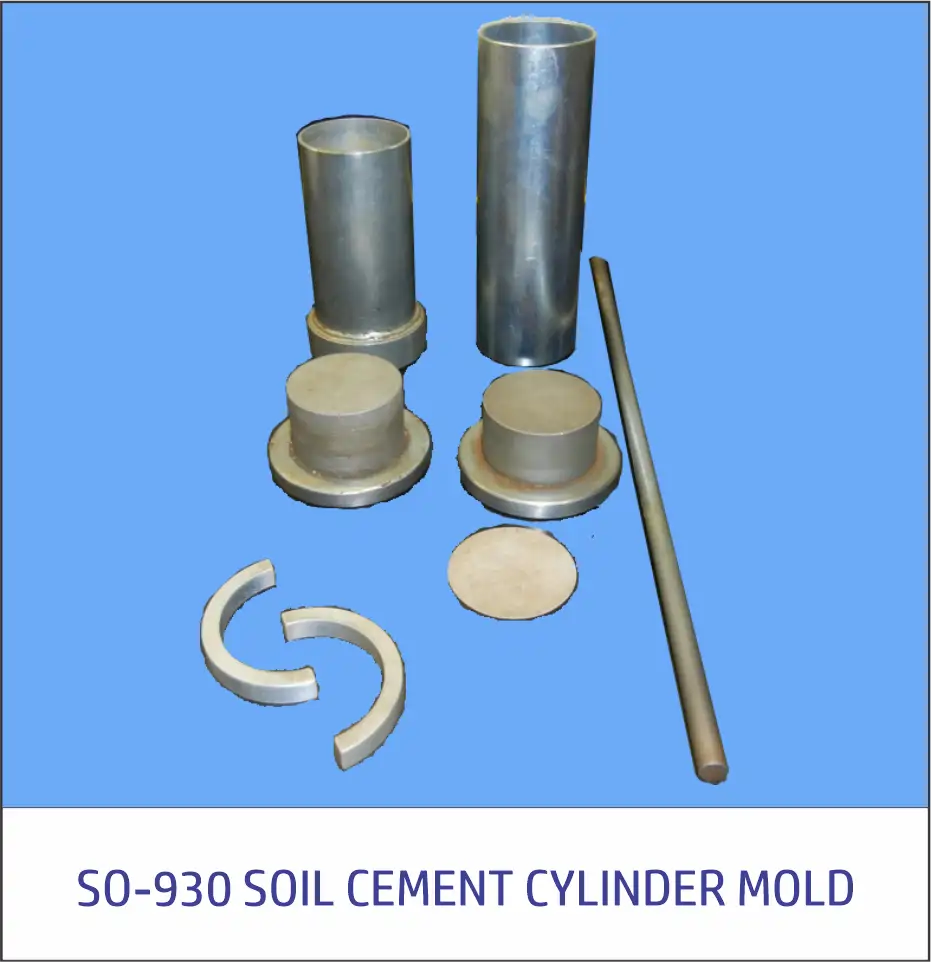

SO-930 SOIL CEMENT CYLINDER MOLD

Soil Cement Mold Set is used to prepare specimens for compressive strength testing. The operator consolidates a pre-determined mass of soil-cement mixture into the mold assembly, first using a tamping rod, and then using a dropping-weight compactor until the required length dimension is achieved.

The Mold Set consists of a 2.8x9in (71x229mm) IDxH seamless steel mold, a 6in (152mm) mold extension with collar, top and bottom pistons, a split spacer clip, and two aluminum 1/16in (1.54mm) thick separating discs.

Features:

  • Required for molding soil-cement specimens for compressive strength testing
  • Order extra molds for efficient sample preparation

Included Items:

  • Soil Cement Mold Set
  • 2.8x9in (71x229mm) IDxH seamless steel mold
  • 6in (152mm) mold extension with collar, top and bottom pistons
  • Split spacer clip
  • Two aluminum 1/16in (1.54mm) thick separating discs

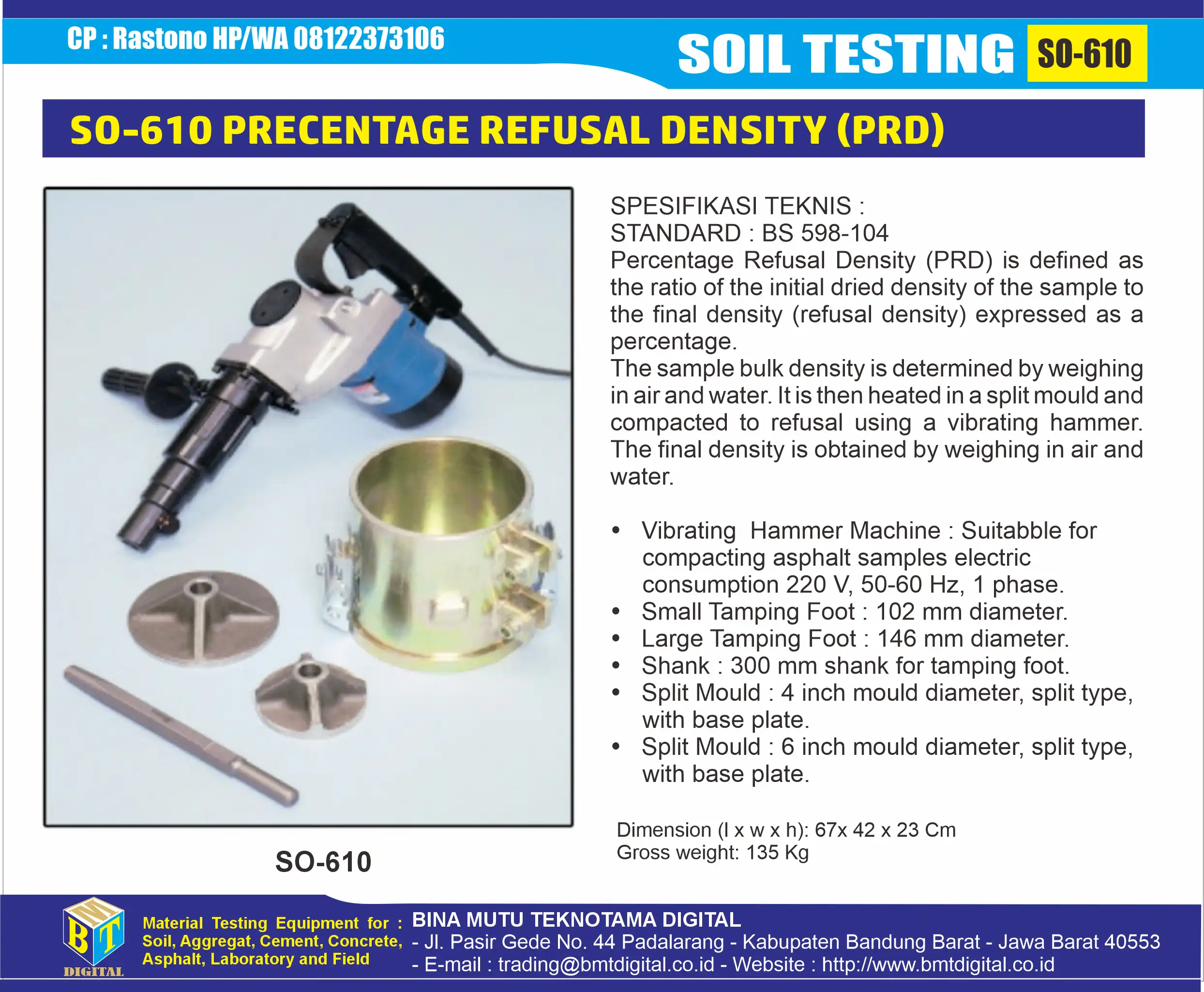

SO-610 PRECENTAGE REFUSAL DENSITY (PRD)

Percentage Refusal Density (PRD) atau Kepadatan Mutlak adalah metode pengujian untuk menentukan kepadatan maksimum campuran aspal yang tidak dapat dipadatkan lagi (menolak pemadatan lebih lanjut) setelah menerima beban lalu lintas tinggi. Metode ini mengukur Void in Mix (VIM) atau rongga udara tersisa setelah pemadatan ekstrim untuk mencegah deformasi plastis pada perkerasan jalan.

Hal-hal yang berkaitan dengan PRD adalah :

  • Tujuan: Mendapatkan kepadatan tertinggi (ultimate density) yang dapat dicapai campuran aspal sehingga tidak terjadi perubahan bentuk (deformasi) di kemudian hari.
  • Fungsi: Sebagai pengujian tambahan untuk mengontrol rongga udara (VIM) dalam campuran, terutama untuk membatasi VIM < 1% setelah dipadatkan secara ekstrim.
  • Cara Pengujian: Umumnya menggunakan alat pemadat getar listrik (vibratory hammer) untuk mensimulasikan kepadatan maksimum di lapangan.
  • Kaitan dengan VIM: PRD memastikan keseimbangan antara kadar aspal dan rongga udara, mencegah campuran menjadi terlalu padat yang menyebabkan rutting (alur).

Metode ini merupakan penyempurnaan dari metode Marshall konvensional untuk perencanaan campuran aspal panas.

Detil alat pengujian PRD seperti terlihat di bawah ini :

SO-135 SPT 10 KG LIGHT WEIGHT SOIL DYNAMIC CONE PENETROMETER

I. Kegunaan

Lightweight Dynamic Penetrometer DPL (10kg) - yang dioperasikan dengan tangan memungkinkan uji penetrasi dinamis dengan palu teringan (10 kg) hingga kedalaman 8-10 meter di bawah permukaan tanah. Perangkat ini digunakan untuk menentukan tingkat pemadatan tanah. Versi ini paling sering digunakan oleh perusahaan konstruksi jalan dan semua jenis proyek infrastruktur yang membutuhkan pengujian dangkal. Alat ini digunakan untuk pengukuran cepat di tempat (in-situ) sifat struktural perkerasan jalan yang ada yang dibangun dengan material tanpa pengikat. Uji penetrasi dinamis dilakukan untuk menentukan resistensi tanah dan batuan di tempat (in-situ) terhadap penetrasi kerucut dinamis (dynamic cone penetration).

II. Struktur

Mesin ini terdiri dari Elevator, Tuas Pemukul Palu, Kepala Palu Standar, Probe, Tuas Probe, dan sebagainya.

III. Spesifikasi Teknis

NO NAME TECHNICAL INDICATORS
1 Drop Weight 10 kg + 10gr
2 Fall Height 300 mm
3 Max. Penetration 600 mm
4 Drive Conical Angle 600
5 Cross Section Area (cm2) 12.6
6 Drive Conical Point Dia. 40 mm
7 Extension Rod Diameter (mm) 25
8 Index Reading N10 at 30 cm penetration

SPT Standard Dynamic Cone Penetration penetrometer Apparatus 10kgs

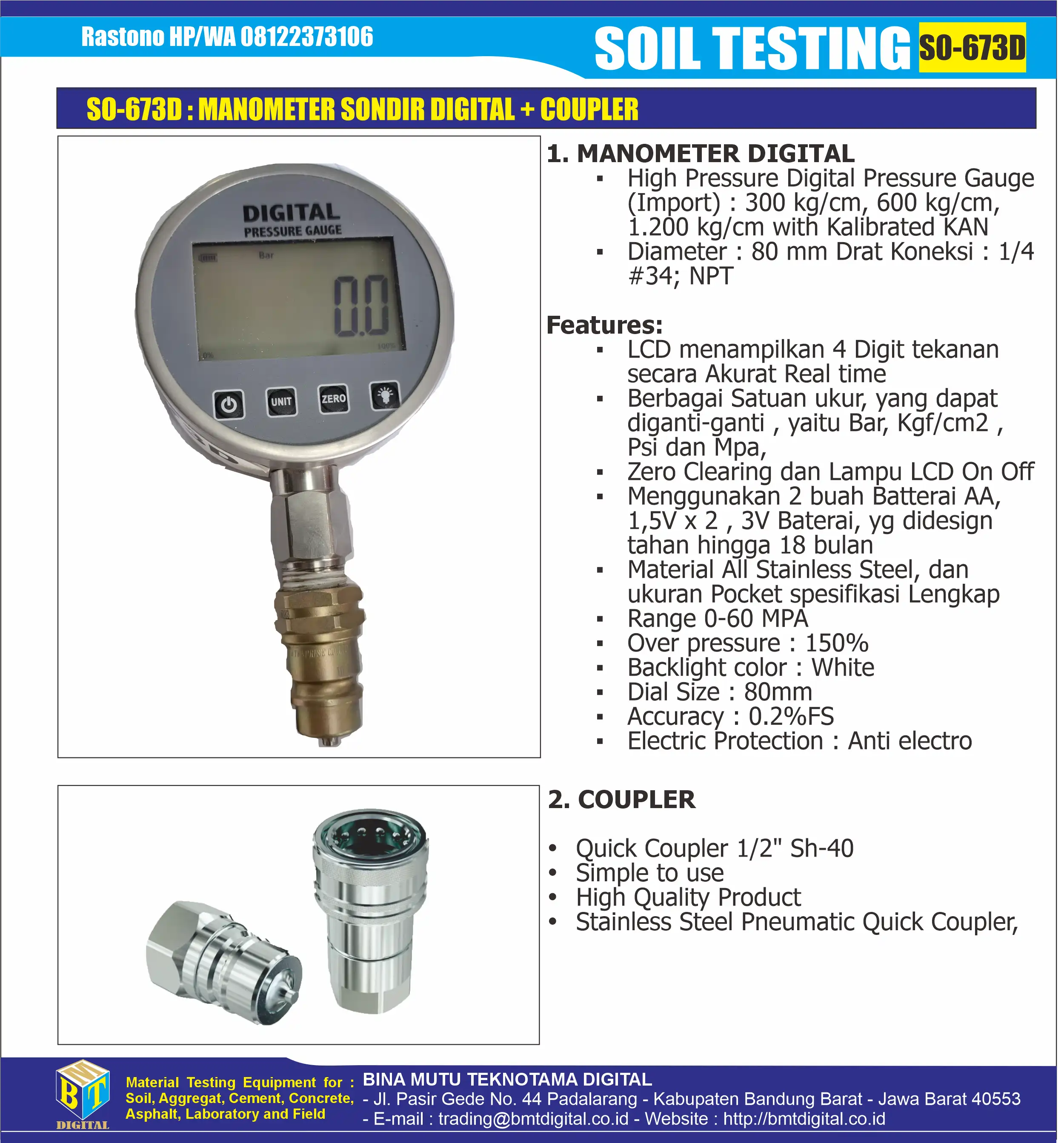

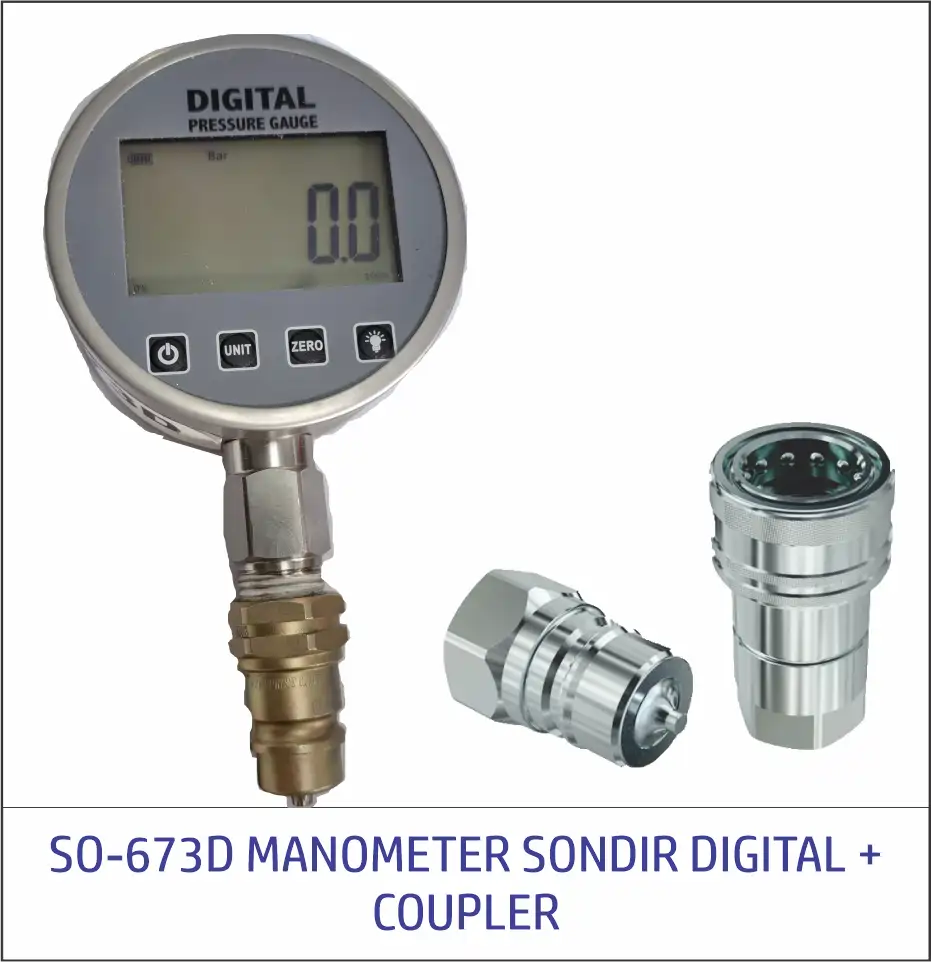

SO-673D DIGITAL MANOMETER SONDIR + COUPLER

Untuk meningkatkan akurasi hasil pembacaan data Sondir dan untuk meminimalisir terjadinya overload terhadap alat manometer Sondir, maka Bina Mutu Teknotama Digital menyediakan "DIGITAL MANOMETER SONDIR" yang dilengkapi dengan Coupler untuk mempermudah dalam pemasangan Manometer Sondir Digital.

Keuntungan menggunakan Manometer Sondir Digital diantaranya :

  1. Cukup menggunakan 1 Manometer, karena Manometer Digital ketelitiannya sangat tinggi
  2. Menggunakan Battery Lithium yang tahan lama dan bisa dicharger ulang
  3. Pembacaan data bisa sampai ketelitian 0.1
  4. Bisa digunakan di alat Sondir Manual maupun Hydraulic tanpa harus mengubah alat sondir yang ada
  5. Manometer Digital dikalibrasi oleh Laboratorium KAN
  6. Tersedia untuk Sondir 2.5 Ton, 5 Ton, 10 Ton dan 20 Ton.

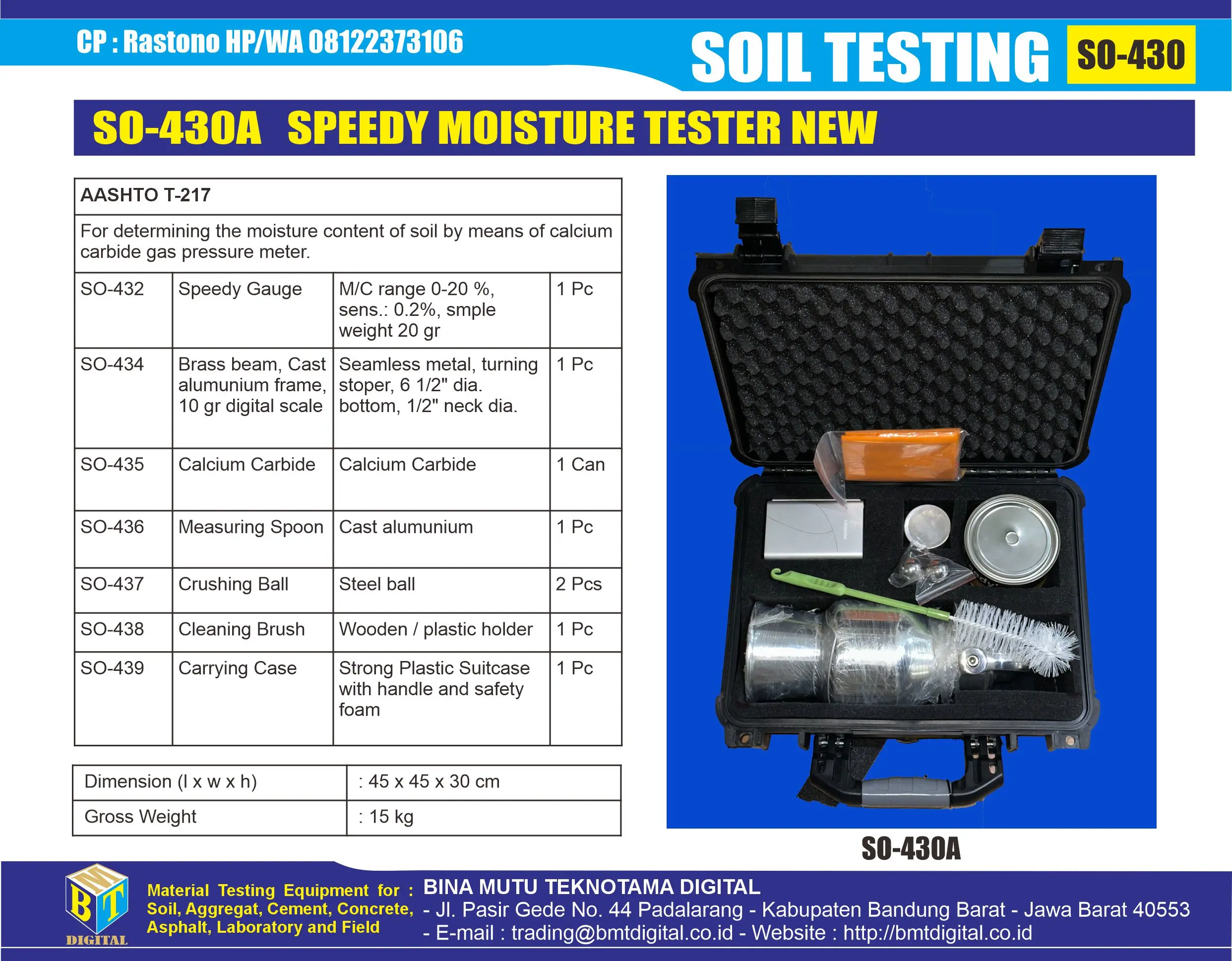

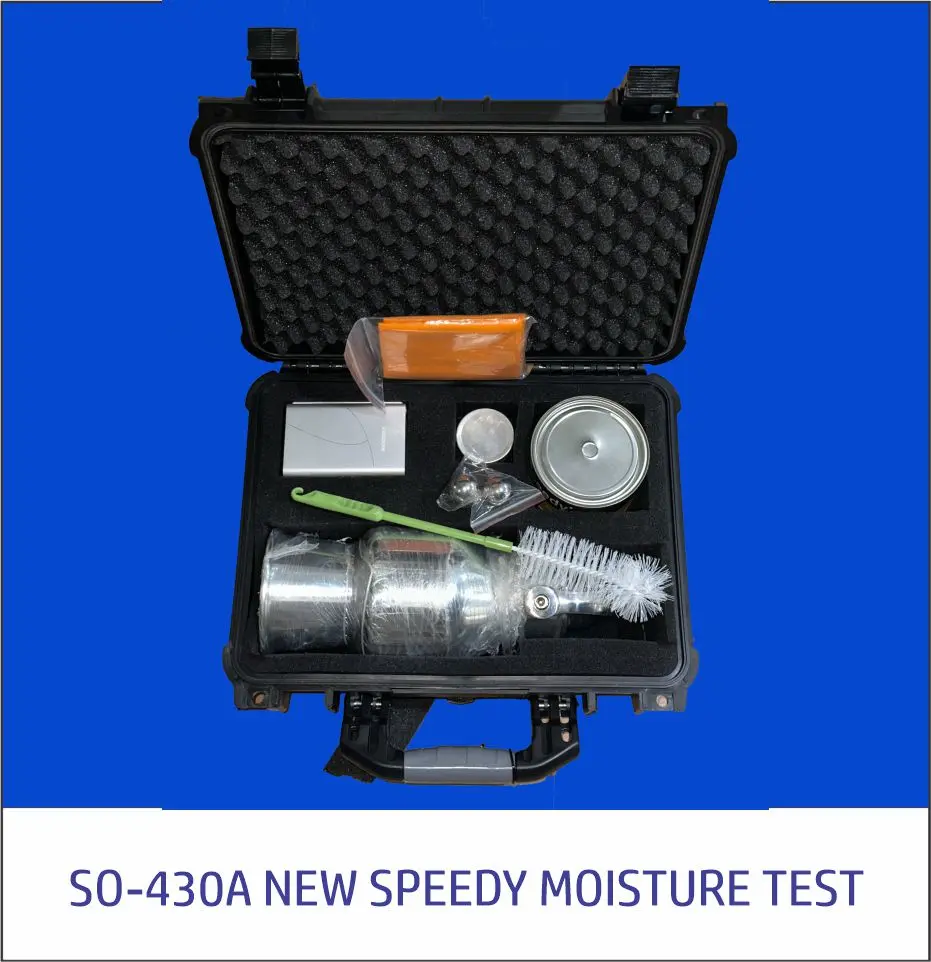

  1. SO-430A NEW SPEEDY MOISTURE TESTER

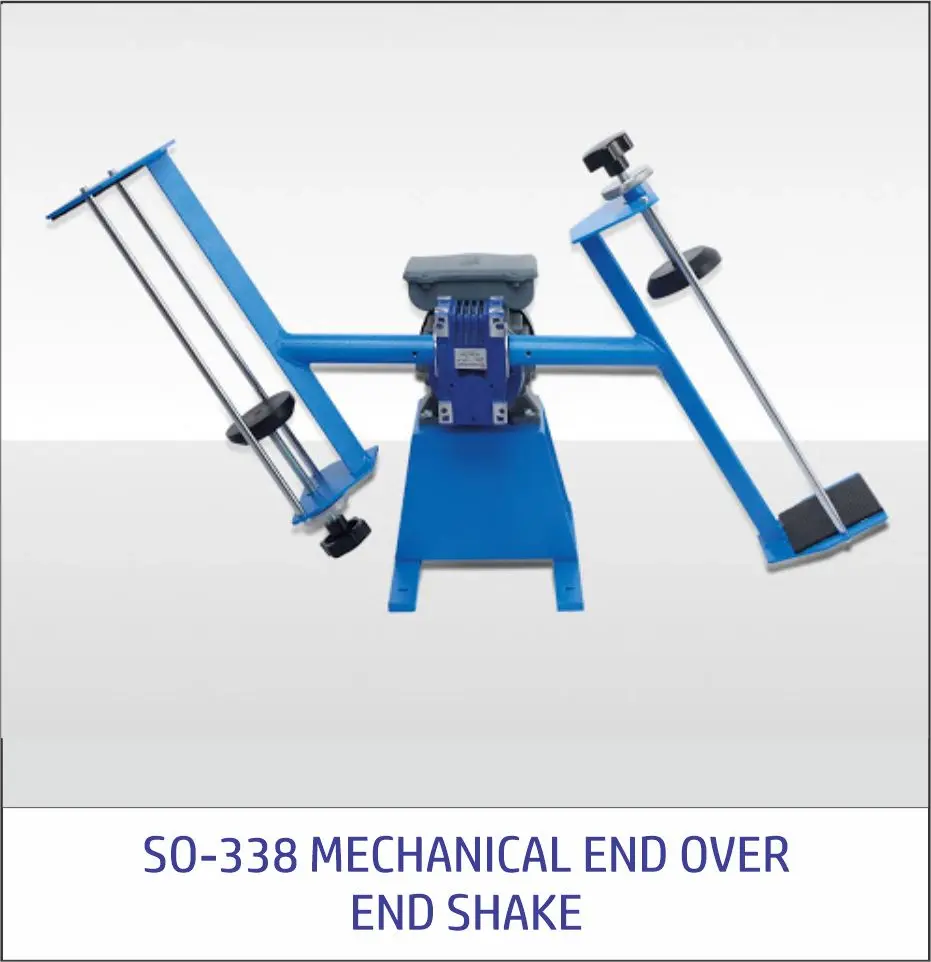

  2. SO-338 MECHANICAL END OVER END SHAKER

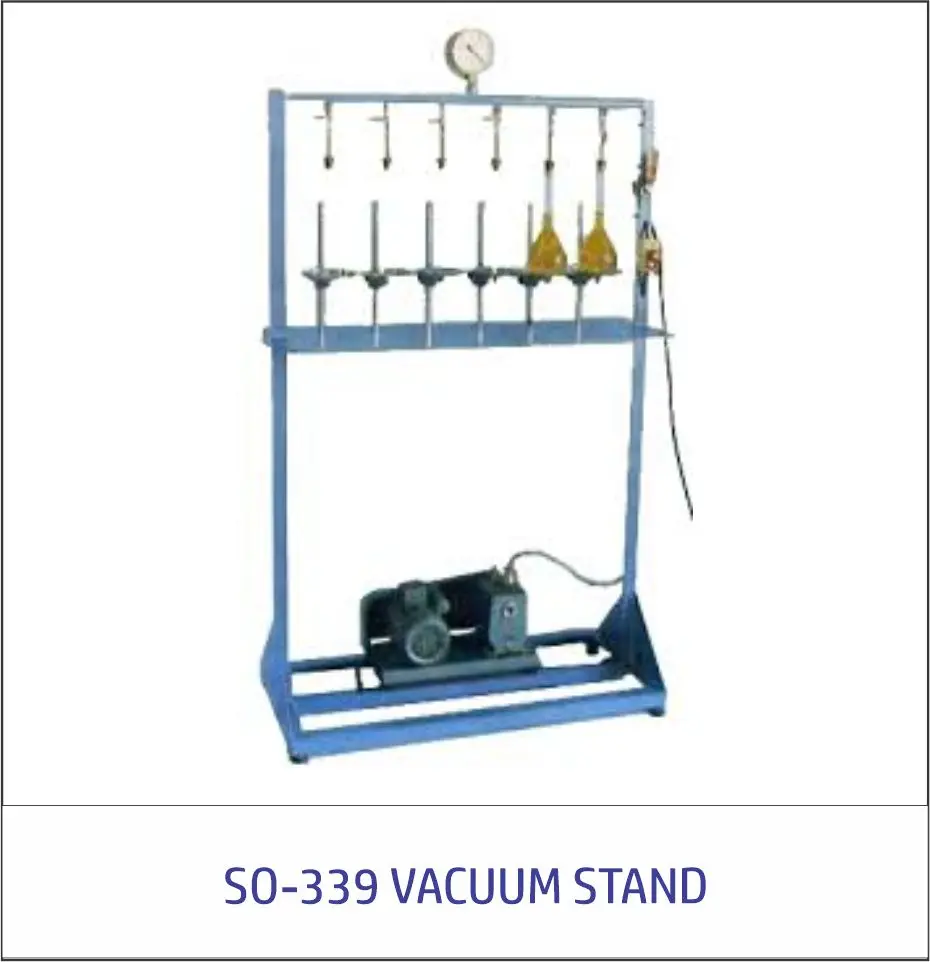

  3. SO-339A VACUUM STAND

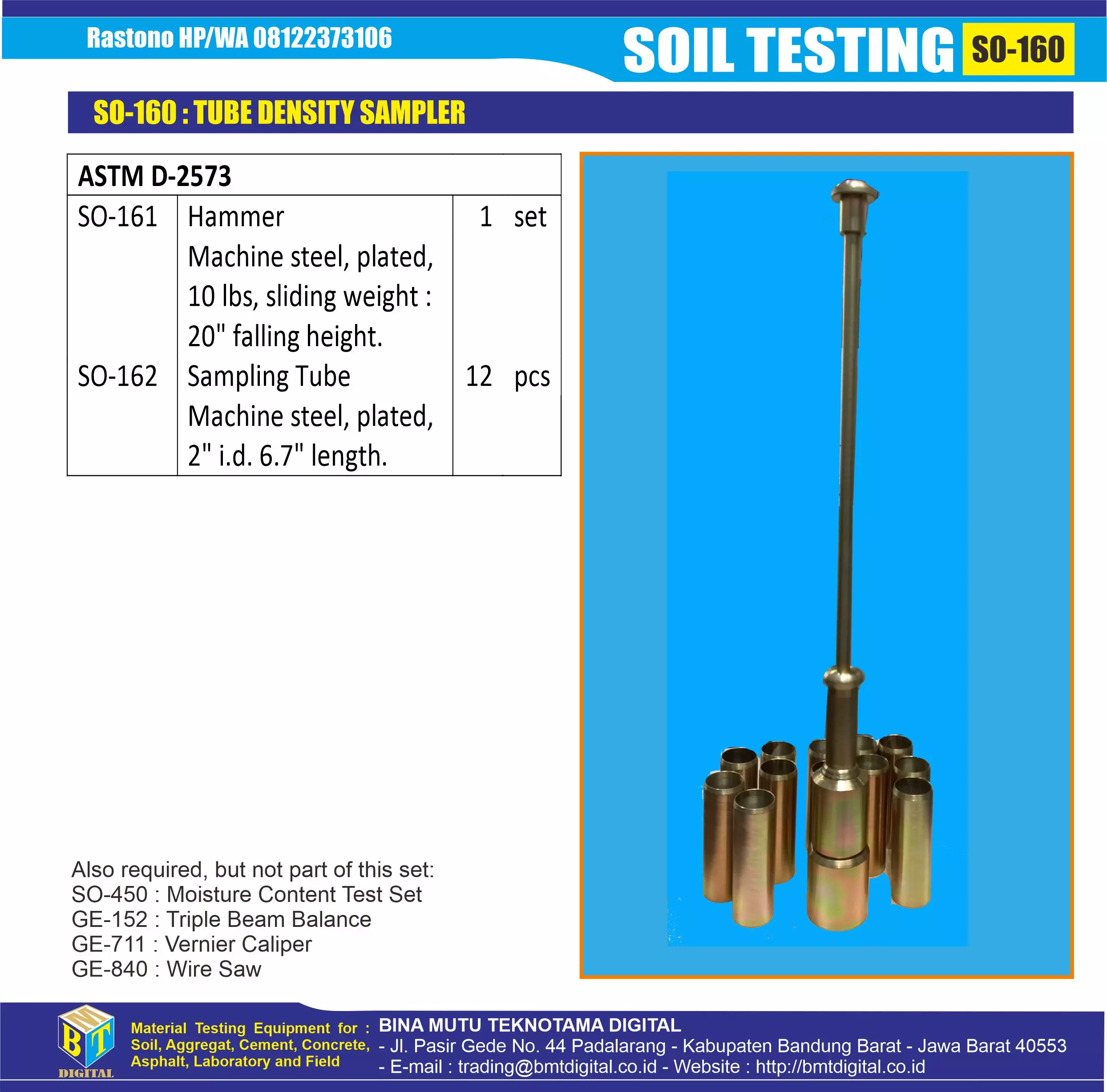

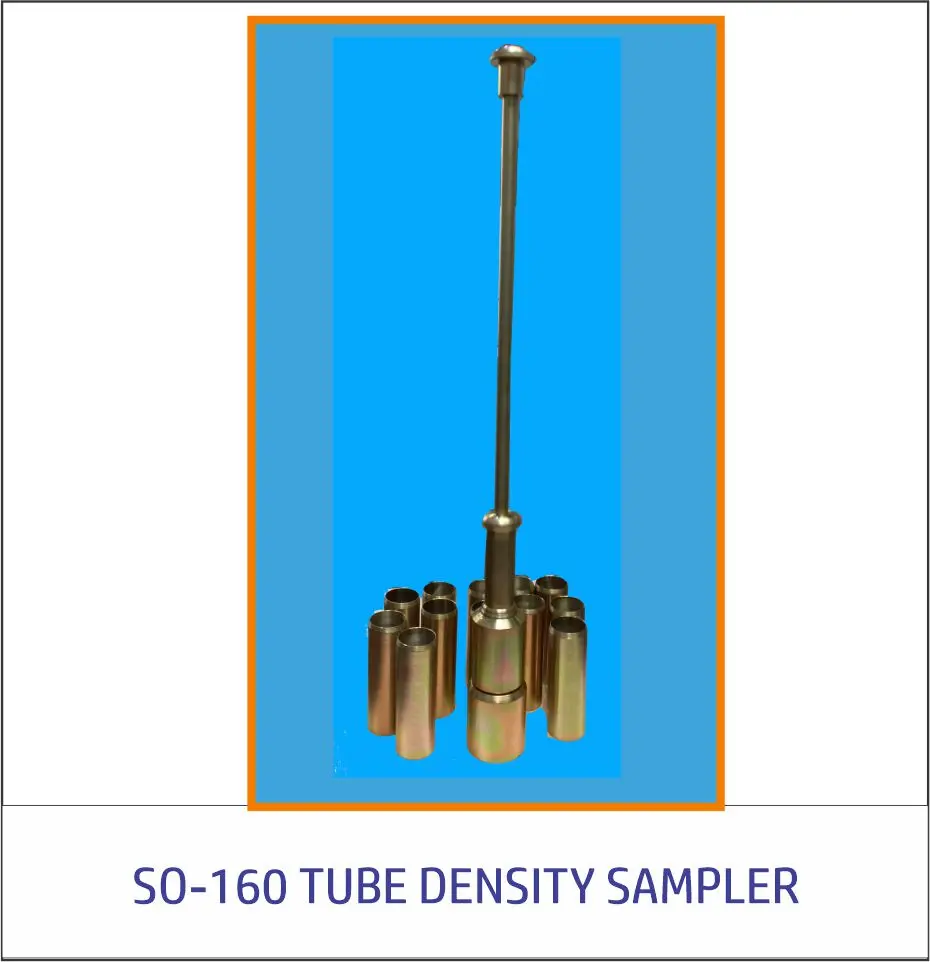

  4. TUBE DENSITY SAMPLER
