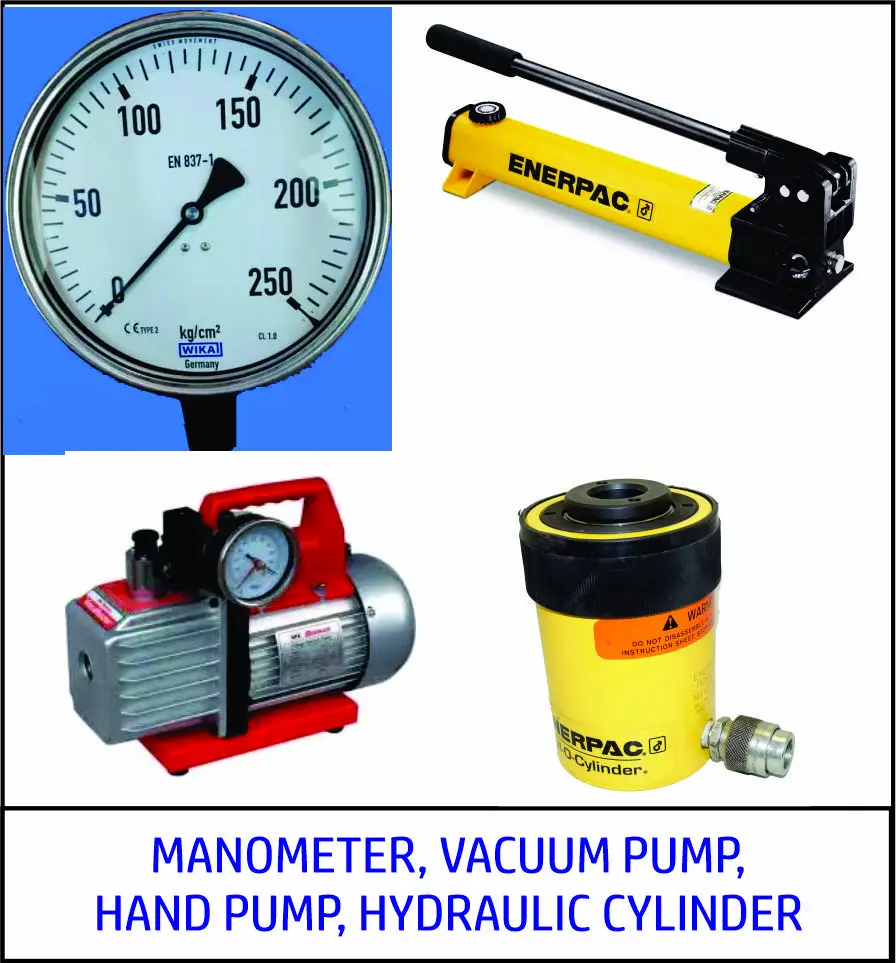

MANOMETER, VACUUM PUMP, HYDRAULIC

Manometer, Vacuum Pump, Hydraulic dan Hydraulic Pump adalah peralatan penunjang pengujian laboraorium dan lapangan yang harus selalu dicek kesiapan, ketersediaan dan berfungsi dengan baik. Apabila tidak disiapkan dengan baik bisa jadi pekerjaan yang sudah siap menjadi gagal total karena tidak berfungsinya salah satu alat tersebut. Adapun alat-alat tersebut antara lain :

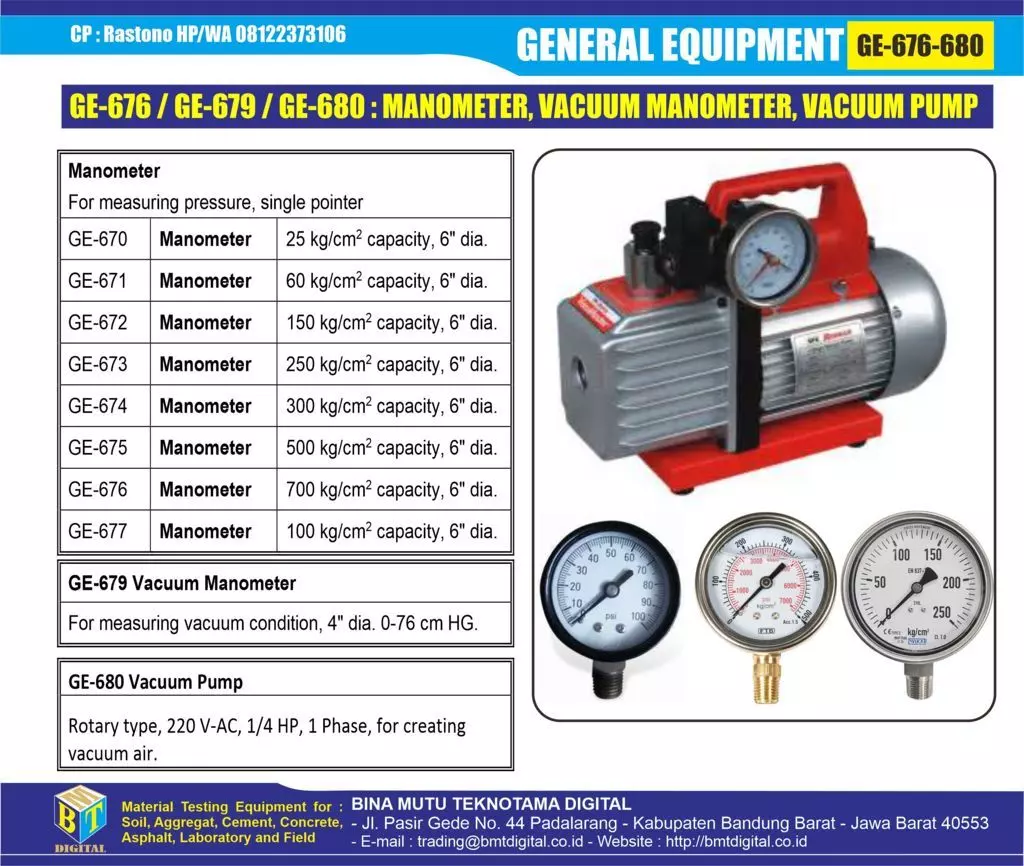

1. MANOMETER : digunakan untuk mengukur tekanan, dengan penunjuk tunggal. Manometer adalah instrumen yang mengukur tekanan menggunakan kolom cairan. Instrumen ini digunakan untuk mengukur tekanan cairan dan terdiri dari tabung yang diisi dengan cairan. Tingkat cairan ditentukan oleh tekanan fluida dan juga oleh tinggi cairan yang ditunjukkan pada skala. Ada berbagai macam ukuran kekuatan manometer disesuaikan dengan kebutuhan dan fungsinya di lapangan. Type-type manometer antara lain :

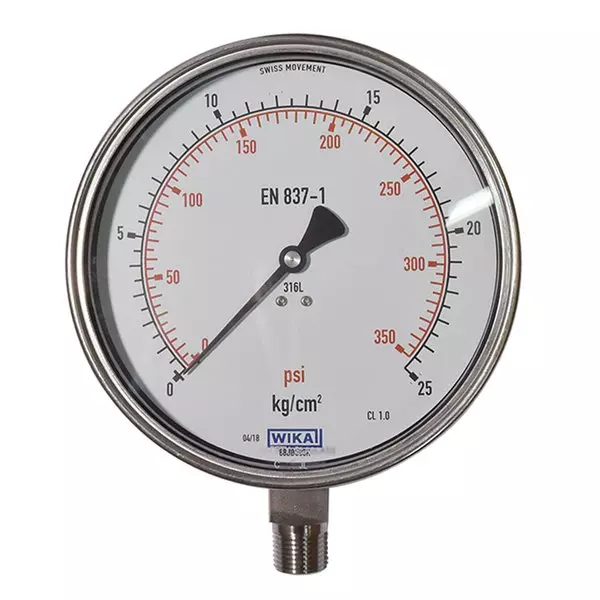

  1. GE-670 MANOMETER 25 kg/cm2 capacity, 6" diameter.
  2. GE-671 MANOMETER 60 kg/cm2 capacity, 6" diameter.
  3. GE-672 MANOMETER 150 kg/cm2 capacity, 6" diameter.

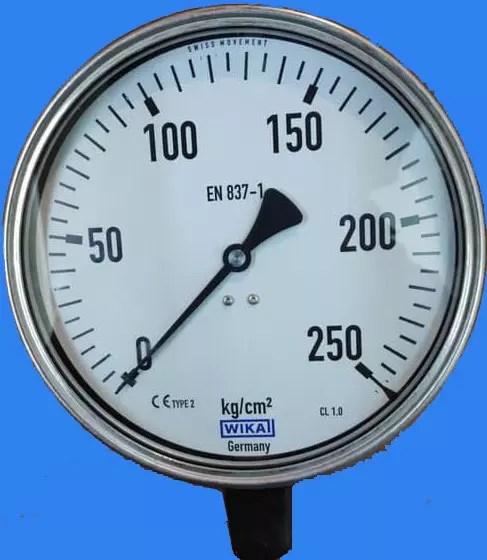

  4. GE-673 MANOMETER 250 kg/cm2 capacity, 6" diameter.
  5. GE-674 MANOMETER 300 kg/cm2 capacity, 6" diameter.
  6. GE-675 MANOMETER 500 kg/cm2 capacity, 6" diameter.
  7. GE-676 MANOMETER 700 kg/cm2 capacity, 6" diameter.
  8. GE-677 MANOMETER 100 kg/cm2 capacity, 6" diameter.

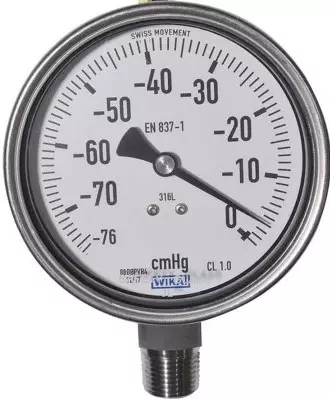

2. GE-679 VACUUM MANOMETER : Vacuum gauge(suction gauge) adalah indicator yang berfungsi untuk menunjukkan besarnya pengurangan tekanan udara atau menunjukkan jumlah tekanan kerendahan dari udara vacuum pressure yang dihasilkan oleh vacuum pump

.

GE-679 VACUUM MANOMETER For measuring vacuum condition, 4" dia. 0-76 cm HG.

  1. GE-680 VACUUM PUMP : Pompa vakum adalah sebuah alat untuk mengeluarkan molekul-molekul gas dari dalam sebuah ruangan tertutup untuk mencapai tekanan vakum. Pompa vakum menjadi salah satu komponen penting di laboratorium terutama untuk pengujian tanah dan agregat halus.

GE-680 VACUUM PUMP Rotary type, 220 V-AC, 1/4 HP, 1 Phase, for creating vacuum air.

  1. HYDRAULIC : Secara umum, hydraulic system atau sistem hidrolik merupakan suatu komponen penggerak yang mengacu pada fluida hidraulik. Fluida umumnya berupa liquid yakni oli. Fluida terlebih dahulu diubah pada pompa hidrolik untuk menghasilkan tekanan pada mesin hidrolik. Secara sederhana, hydraulic system merupakan sebuah rangkaian komponen yang bekerja dengan menggunakan fluida bersifat liquid (cair). Bahan cair inilah yang dapat mengubah menjadi daya energi dalam menjalankan mesin. Oleh sebab itu dalam kinerjanya hanya menggunakan poros maju dan mundur atau gerakan putaran satu arah.

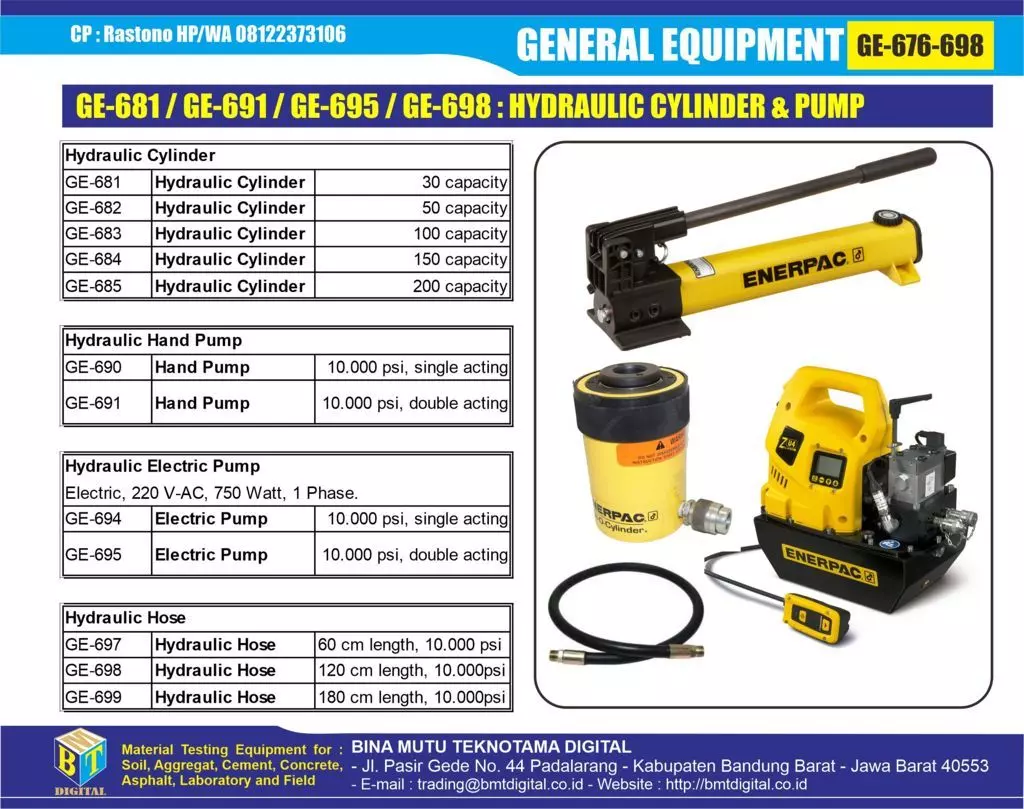

4.1 HYDRAULIC CYLINDER : Cylinder atau Silinder Hidrolik merupakan sebuah unit atau komponen penggerak atau aktuaktor pada sistem hidrolik alat berat yang memiliki peranan sebagai pengubah tenaga fluida untuk diubah menjadi tenaga mekanik atau gerak. Hydraulic cylinder ini digunakan untuk mengangkat beban ke atas, dimana sumber pendorongnya bisa dari mesin ataupun pompa.

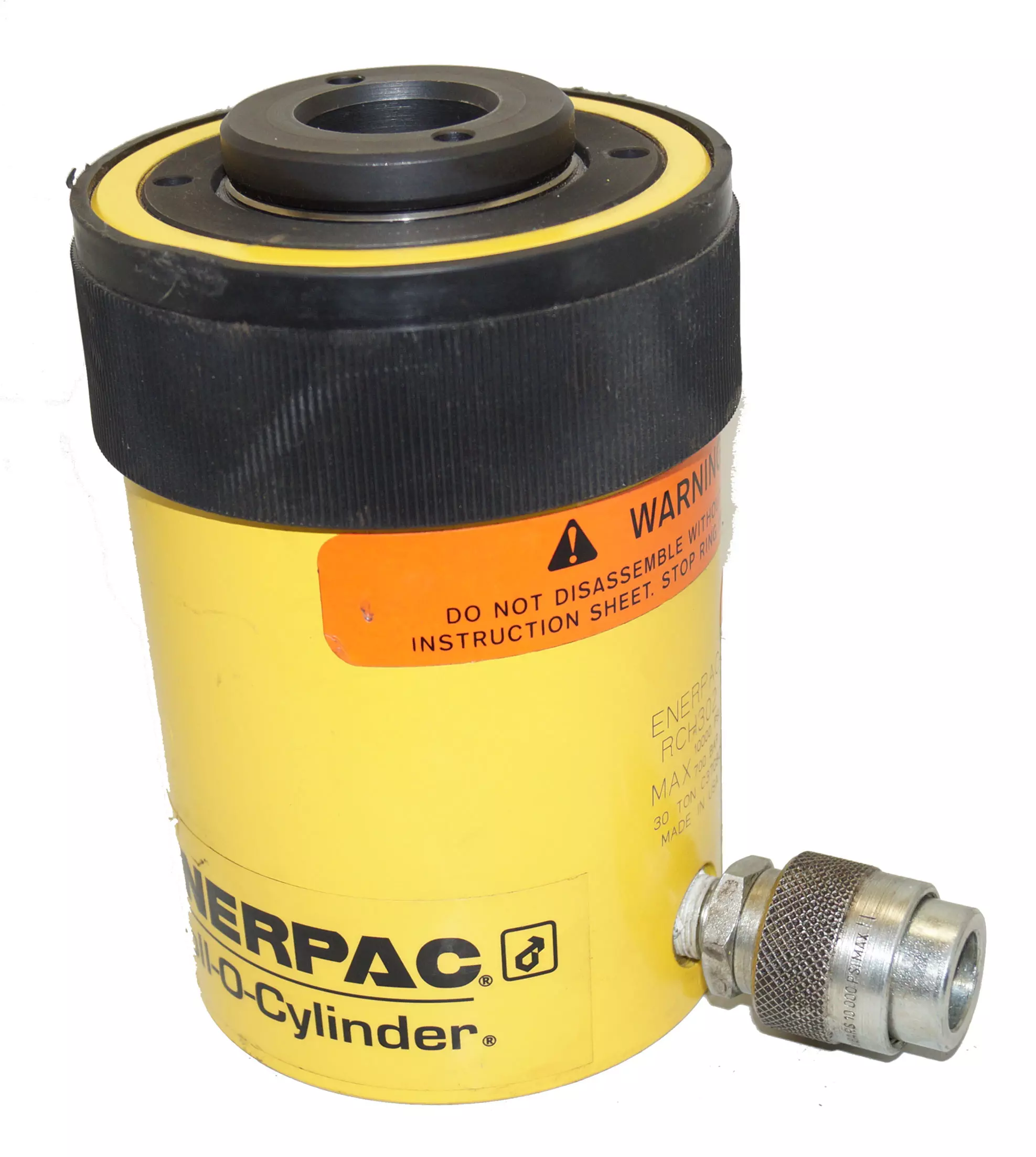

  1. GE-681 Hydraulic Cylinder 30 Ton / 300 kN Capacity
  2. GE-682 Hydraulic Cylinder 50 Ton / 500 kN Capacity
  3. GE-683 Hydraulic Cylinder 100 Ton / 1.000 kN Capacity
  4. GE-684 Hydraulic Cylinder 150 Ton / 1.500 kN Capacity
  5. GE-685 Hydraulic Cylinder 200 Ton / 2.000 kN Capacity
  6. GE-686 Hydraulic Cylinder 300 Ton / 3.000 kN Capacity
  7. GE-687 Hydraulic Cylinder 500 Ton / 5.000 kN Capacity

Single Action

Double Action

4.2 HYDRAULIC HAND PUMP : adalah pompa hydraulic yang digerakan menggunakan tenaga tangan untuk menyalurkan oli kepada hydraulic piston.

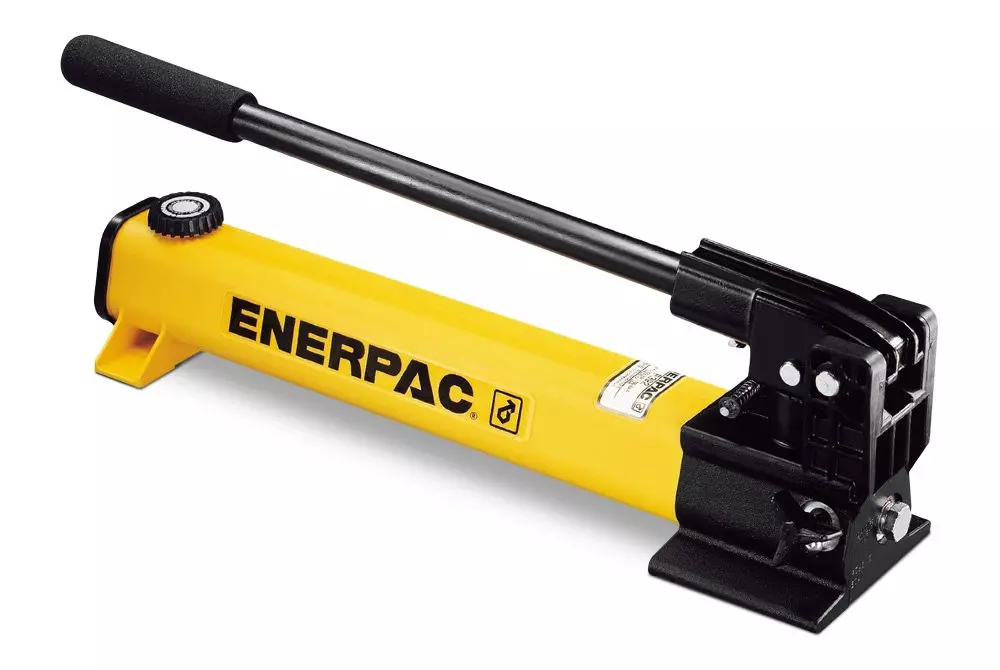

  1. GE-690 HAND PUMP 10.000 psi, single acting
  2. GE-691 HAND PUMP 10.000 psi, double acting

4.3 HYDRAULIC ELECTRIC PUMP : Pompa Hidrolik Electric, 220 V-AC, 750 Watt, 1 Phase adalah pompa hydraulic yang digerakan oleh listrik, sehingga kemampuan daya dorong dan daya angkatnya bisa lebih besar dan lebih konstan.

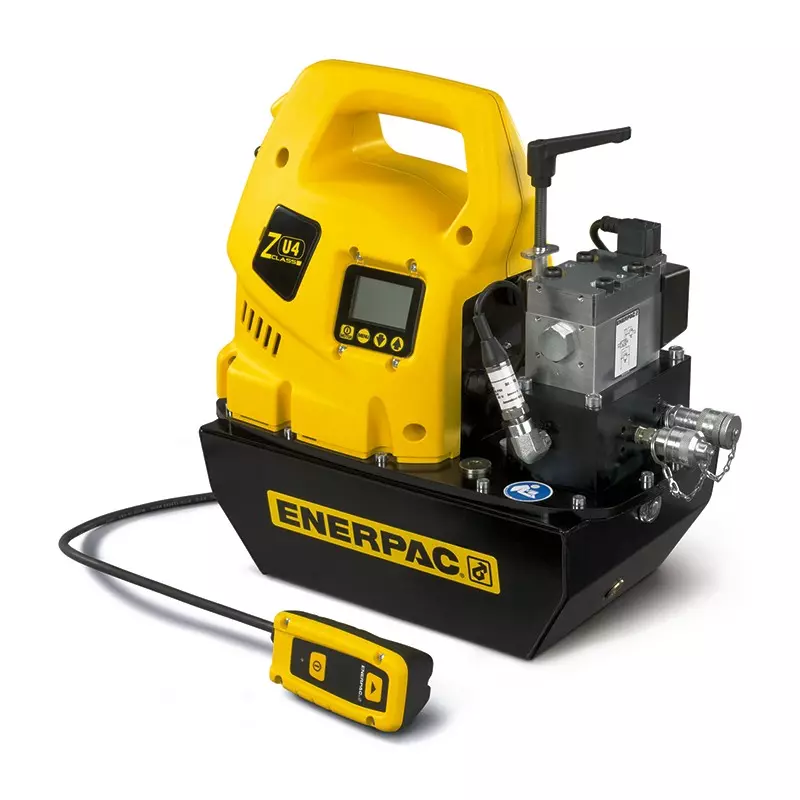

  1. GE-694 HYDRAULIC ELECTRIC PUMP 10.000 psi, single acting
  2. GE-695 HYDRAULIC ELECTRIC PUMP 10.000 psi, double acting

4.4 HYDRAULIC HOSE : Selang hidrolik adalah selang yang digunakan untuk menyalurkan oli dari pompa hidrolik kepada piston hidrolik. Untuk meningkatkan durabilitas, banyak selang dibuat dengan struktur menutupi tabung dalam. Banyak tabung dalam terbuat dari karet sintetis tahan minyak untuk menahan tekanan hidrolik, dan kulit luar terbuat dari karet sintetis yang tidak terlalu rentan terhadap deformasi dan kerusakan, yang disebut ketahanan aus dan tahan cuaca.

  1. GE-697 HYDRAULIC HOSE 60 cm length, 10.000 psi
  2. GE-698 HYDRAULIC HOSE 120 cm length, 10.000 psi
  3. GE-699 HYDRAULIC HOSE 180 cm length, 10.000 psi

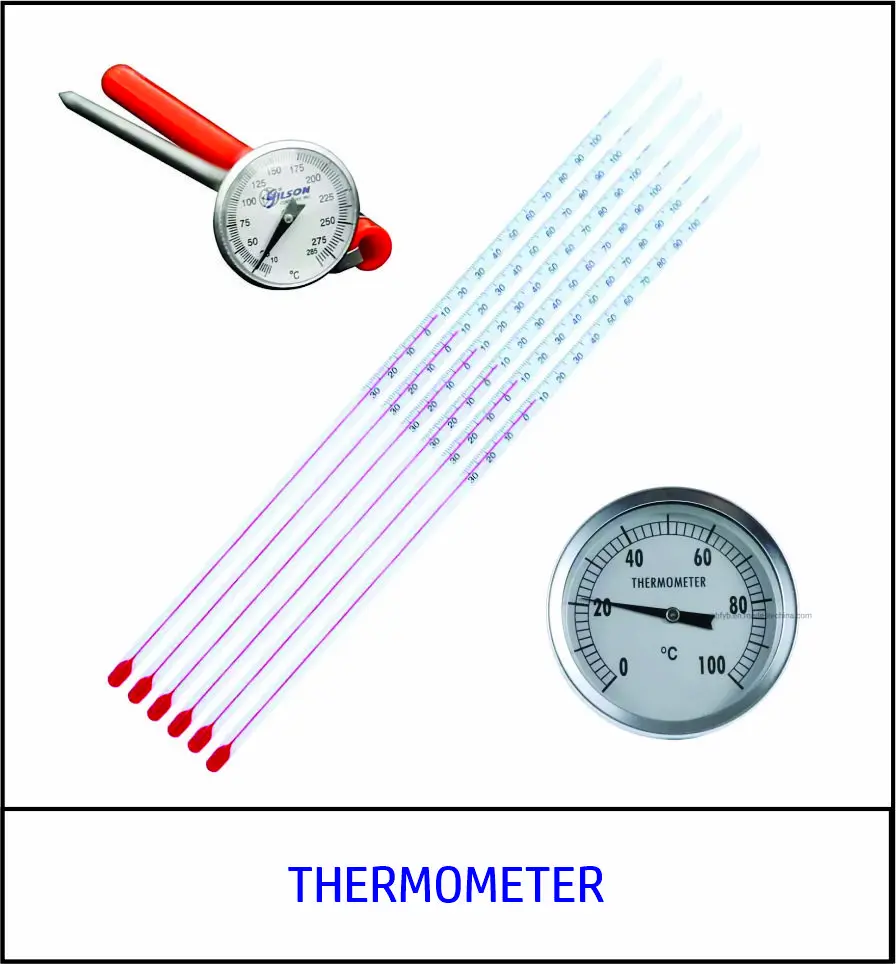

THERMOMETER

Dalam pengujian Laboratorium maupun Lapangan alat thermometer sangat dibutuhkan, karena standar pengujian mengharuskan pengujian material pada suhu yang telah ditetapkan. Karena itu pemilihan thermometer harus disesuaikan dengan kebutuhan. Thermometer untuk memeriksa campuran aspal akan sangat berbeda dengan thermometer untuk pengujian tanah dan beton. Adapun macam-macam Thermometer tersebut adalah :

1. GLASS THERMOMETER / THERMOMETER KACA: Indikator alkohol, panjang 30 cm. Adapun variasi termometer ini adalah :

  1. GE-600 THERMOMETER GLASS RANGE 0 - 500C
  2. GE-601 THERMOMETER GLASS RANGE 0 - 1000C
  3. GE-602 THERMOMETER GLASS RANGE 0 - 1500C
  4. GE-603 THERMOMETER GLASS RANGE 0 - 2000C
  5. GE-604 THERMOMETER GLASS RANGE 0 - 3000C
  6. GE-605 THERMOMETER GLASS RANGE 0 - 3600C

2. POCKET DIAL THERMOMETER / THERMOMETER SAKU: Thermometer dengan batang bulatan dial terbuat dari besi tainless dan penunjuk suhu berbentuk Dial/Jarum, digunakan untuk Quality Control Pekerjaan Aspal, terutama untuk mengukur suhu hamparan hotmix.

  1. GE-610 POCKET DIAL THERMOMETER RANGE 0 - 1000C
  2. GE-611 POCKET DIAL THERMOMETER RANGE 0 - 2000C
  3. GE-612 POCKET DIAL THERMOMETER RANGE 0 - 2500C

3. DIAL THERMOMETER / THERMOMETER JARUM : Batang dan rumah dial terbuat dari besi stainless, penunjuk suhu berbentuk jarum.

  1. GE-620 DIAL THERMOMETER RANGE 0 - 1000C
  2. GE-621 DIAL THERMOMETER RANGE 0 - 2000C
  3. GE-622 DIAL THERMOMETER RANGE 0 - 2500C

4. ASTM THERMOMETER : Thermometer ASTM diproduksi sesuai dengan spesifikasi dari American Society for Testing dan Material (A.S.T.M.) standar Amerika. Warna kaca termometer A.S.T.M adalah kuning yang menghasilkan pembacaan jauh lebih baik daripada warna putih, terutama untuk termometer dengan cairan merkuri/air raksa. Skala pengukuran menyatu dengan baik ke dalam kaca dan mudah dibaca dikarenakan proses manufaktur khusus membuatnya benar-benar tak terhapuskan dan sangat tahan terhadap bahan kimia kecuali cairan asam fluoridric dan soda panas (pada tingkat lebih rendah) karena 2 produk tersebut dapat menyerang kaca. Setiap termometer A.S.T.M. memiliki nomor individual yang tercetak di bagian belakang dengan nomor ASTM, tujuan dan metode ASTM. Nomor ini tercatat di data base kami dan sepenuhnya dapat dilacak kedalam Official Master secara berkala yang terkontrol dan dapat dilacak di lebih dari 68 negara di seluruh dunia.

  1. GE-641 ASTM THERMOMETER SPECIFIC GRAVITY :
  2. GE-642 ASTM THERMEOMETER :
  3. GE-643 ASTM THERMOMETER LOSS ON HEATING :
  4. GE-644 ASTM THERMOMETER SAYBOLT VISCOSIMETER :
  5. GE-646 ASTM THERMOMETER SOFTENING POINT :
  6. GE-648 ASTM THERMOMETER OPEN FLASH :
  7. GE-649 ASTM THERMOMETER DISTILATION :

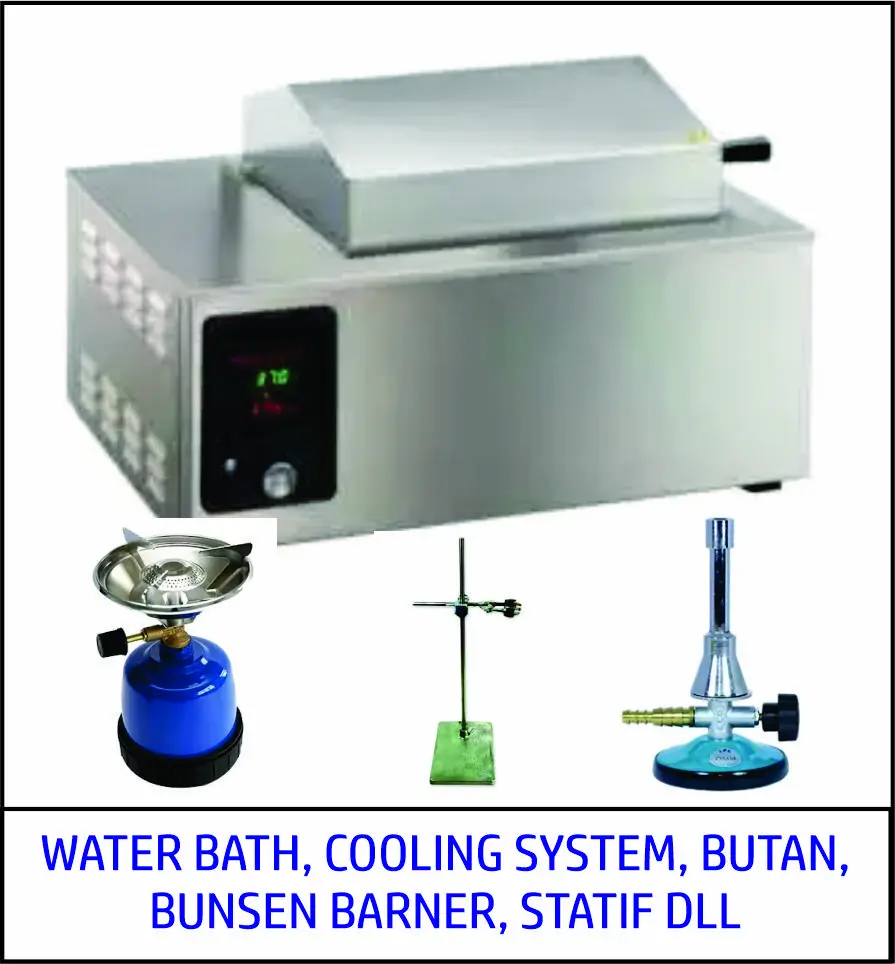

WATER BATH, COOLING SYSTEM & BURNER

Aspal beton sebagai bahan untuk konstruksi jalan sudah lama dikenal dan digunakan secara luas dalam pembuatan jalan. Penggunaannya pun di Indonesia dari tahun ke tahun makin meningkat. Hal ini disebabkan aspal beton mempunyai beberapa kelebihan dibanding dengan bahan-bahan lain, diantaranya harganya yang relatif lebih murah dibanding beton, kemampuannya dalam mendukung beban berat kendaraan yang tinggi dan dapat dibuat dari bahan-bahan lokal yang tersedia dan mempunyai ketahanan yang baik terhadap cuaca. Aspal beton atau asphaltic concrete adalah campuran dari agregat bergradasi menerus dengan bahan bitumen. Perencanaan Rancangan Campuran Aspal Beton (Job Mix Formula) membutuhkan peralatan pengujian penunjang, diantaranya :

  1. GE-200 WATER BATH : Water bath adalah peralatan laboratorium yang terbuat dari wadah berisi air panas. Alat ini digunakan untuk menginkubasi sampel dalam air pada suhu konstan (suhu dapat diatur sesuai kebutuhan) selama periode waktu yang lama. Dalam pekerjaan pengujian aspal Water Bath digunakan untuk merendam Briket Aspal hasil compaction (manual / otomatis) dalam suhu tertentu sebelum dilakukan pengujian Marshall.

  1. GE-203 COOLING SYSTEM : Electric, 220 V-AC. Supplied complete with water tank.

  1. GE-222 BUTANE FIELD HEATER : Alat pemanas lapangan ini sangat cocok digunakan baik di Lapangan maupun di Laboratorium, mengunakan Gas LPG sebagai sumber pembakaran, single burner, dilengkapi dengan tabung gas LPG.

  1. GE-230 BUNSEN BURNER : Pembakar Bunsen, yang diberi nama Robert Bunsen, adalah peralatan laboratorium umum yang menghasilkan api gas terbuka tunggal, yang digunakan untuk pemanasan, sterilisasi, dan pembakaran. Gas dapat berupa gas alam (yang terutama metana) atau gas minyak cair, seperti propana, butana, atau campuran keduanya. Pembakar Bunsen untuk Laboratorium Aspal menggunakan Gas LPG, lengkap dengan dudukan dan alat pengontrol udara.

5. GE-233 STATIF :Tegakan retot, atau Statifadalah salah satu dari instrumen peralatan laboratorium non-gelas yang digunakan sebagai pendukung dalam berbagai proses kimia, termasuk menjepit peralatan gelas seperti buret dalam proses filtrasi, perlengkapan soxhlet, atau penjepit kondensor pada proses pemanasan dengan pendingin balik. Tatakan/Landasan bawah terbuat dari besi persegi panjang yang dicat, batang bundar vertikal dilengkapi penjepit.

6. GE-235 TRIPOD STAND : Dudukan tripod Besi dicat, bagian atas bundar, diameter kira-kira 15 cm, untuk menyimpan asbestos yang akan digunakan dalam pemanasan gelas ukur, labu ukur dan lain-lain.

7. GE-237 ASBESTOS WIRED GAUZE : Kasa kawat yang diberikan lingkaran asbes di tengahnya untuk menahan panas api pada saat pemanasan gelas uji. Jika api terkonsentrasi di satu tempat untuk waktu yang lama, akhirnya akan meledakan wadah. Dengan jaring asbes, panas nyala api akan tersebar ke setiap sudut wadah Wadah tidak akan pecah jika dibakar dalam waktu lama. Karena asbes tidak mudah terbakar, kawat besi dapat menyebarkan panas nyala api ke udara dan menyebarkan panas secara merata di atas wadah.

8. GE-239 GLASS CLAMP : Penjepit Gelas terbuat dari alumunium, dilengkapi dengan bukaan yang dapat disesuaikan, sehingga sangat mudah digunakan untuk menjepit gelas uji.

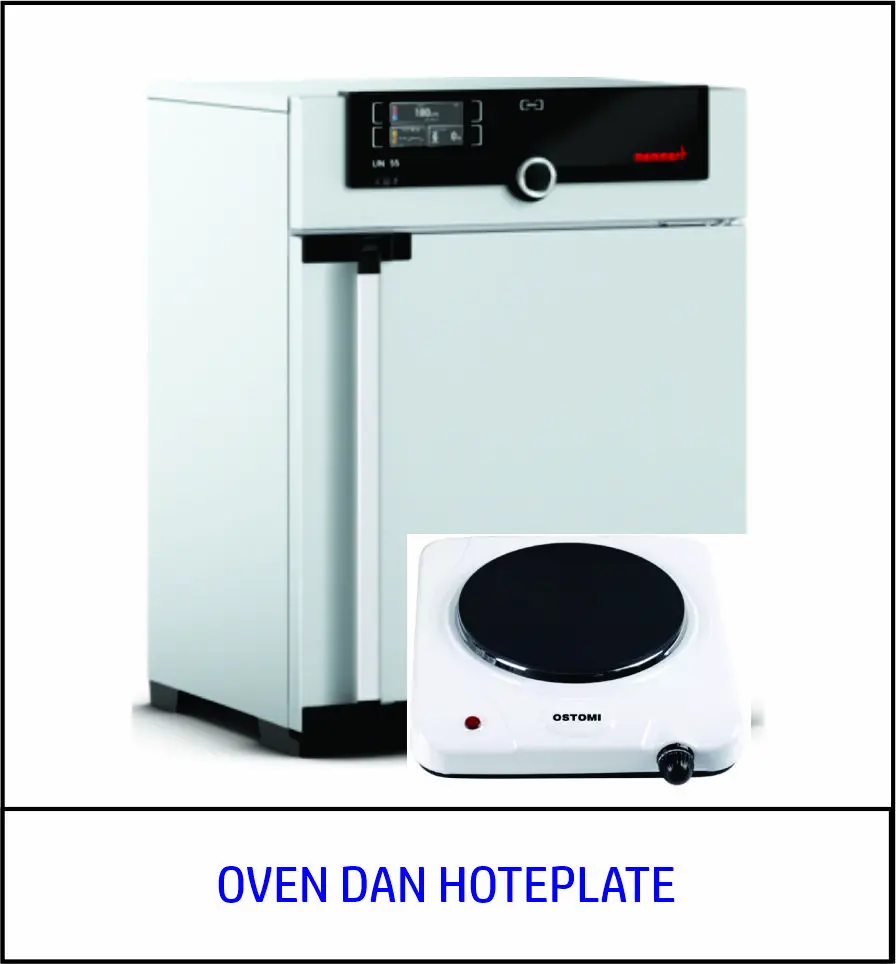

OVEN & HOT PLATE

1. OVEN : merupakan alat laboratorium yang memiliki peranan yang sangat penting. Alat ini digunakan untuk memanaskan dan mengeringkan sampel, melakukan proses sterilisasi, dan lain-lain. Prinsip kerja dari oven adalah melakukan pemanasan secara tertutup sehingga suhu dan waktunya dapat diatur. Bagian pengaturan dari alat Oven terdiri dari :

  • Tombol POWER : digunakan untuk membangkitkan datau mematikan fungsi oven.
  • Layar PV : digunakan untuk pengecekan suhu real alat
  • Layar SV : digunakan untuk pengecekan suhu yang telah di set / diinginkan
  • Tombol SET UP and DOWN (Panah ke Atas atau ke Bawah) : digunakan untuk mensetting suhu atau waktu.

Suhu maksimal yang dapat digunakan alat ini adalah 3000C.

Fungsi oven laboratorium adalah memanaskan atau mengeringkan peralatan laboratorium atau objek-objek lainnya. Peralatan laboratorium itu termasuk gelas, zat-zat kimia, pelarut organik, hingga bisa juga untuk mengukur kadar air. Suhu oven laboratorium ini tentu dapat ditentukan sesuai kebutuhan Anda pula. Di Laboratorium Teknik Sipil Oven digunakan terutama untuk pengujian Tanah, Agregat, Aspal dan lain-lain seperti untuk menghitung berat jenis, penyerapan agregat, kehilangan berat dan lain-lain. Tersedia berbagai ukuran Oven baik merk Memmert maupun merek Lokal alinnya.

  1. GE-171 DRYING OVEN MEMMERT Capasitas 14 Liter
  2. GE-172 DRYING OVEN MEMMERT Capasitas 32 Liter
  3. GE-173 DRYING OVEN MEMMERT Capasitas 39 Liter
  4. GE-174 DRYING OVEN MEMMERT Capasitas 53 Liter
  5. GE-175 DRYING OVEN MEMMERT Capasitas 108 Liter
  6. GE-176 DRYING OVEN MEMMERT Capasitas 256 Liter
  7. GE-177 DRYING OVEN MEMMERT Capasitas 416 Liter
  8. GE-178 DRYING OVEN MEMMERT Capasitas 749 Liter

2. HOT PLATE : Hot plate adalah kompor meja portabel kecil yang dilengkapi satu atau lebih elemen pemanas dan digunakan di laboratorium untuk melakukan reaksi kimia, memanaskan sampel, dan untuk berbagai aktivitas lainnya. Prinsip kerja hot plate didasarkan pada proses perubahan energi listrik menjadi energi panas yang terjadi pada alas hot plate yang merupakan sebuah konduktor. Jadi, energi listrik yang berasal dari listrik yang mengalir ke hot plate akan diubah menjadi energi panas pada alas/lempeng hot plate. Hal ini yang menyebabkan hot plate menjadi panas.

  1. GE-191 Electric, 1000 Watt, 220 V, Single burner plate
  2. GE-192 Electric, 1500 Watt, 220 V, Double burner plate

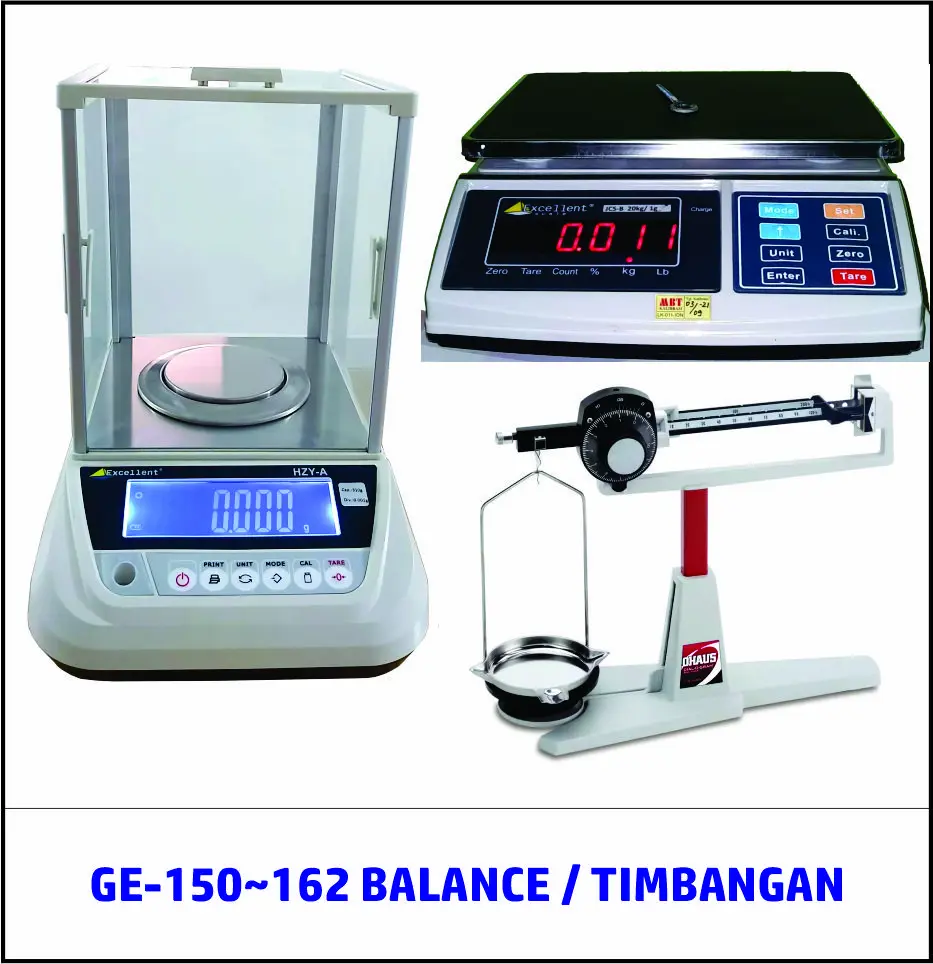

Balance / Timbangan

BALANCE / TIMBANGAN atau neraca adalah alat yang dipakai dalam melakukan pengukuran massa suatu benda. Ketelitian pengukuran massa pada timbangan sangat beragam dan disesuaikan dengan kegunaannya masing-masing. Timbangan untuk keperluan perdagangan memiliki tingkat ketelitian yang rendah sedangkan neraca untuk percobaan di laboratorium memiliki tingkat ketelitian yang tinggi. Salah satu contoh timbangan adalah neraca pegas (dinamometer). Neraca pegas adalah timbangan sederhana yang menggunakan pegas sebagai alat untuk menentukan massa benda yang diukurnya. Neraca pegas (seperti timbangan badan) mengukur berat, defleksi pegasnya ditampilkan dalam skala massa (label angkanya sudah dibagi gravitasi).

Timbangan dapat dikelompokkan dalam beberapa kategori berdasarkan klasifikasinya. Jika dilihat dari cara kerjanya, jenis timbangan dapat dibedakan atas:

  • Timbangan manual, yaitu jenis timbangan yang bekerja secara mekanis dengan sistem pegas. Biasanya jenis timbangan ini menggunakan indikator berupa jarum sebagai penunjuk ukuran massa yang telah terskala.
  • Timbangan digital, yaitu jenis timbangan yang bekerja secara elektronis dengan tenaga listrik. Umumnya timbangan ini menggunakan arus lemah dan indikatornya berupa angka digital pada layar bacaan.
  • Timbangan hybrid, yaitu timbangan yang cara kerjanya merupakan perpaduan antara timbangan manual dan digital. Timbangan Hybrid ini biasa digunakan untuk lokasi penimbangan yang tidak ada aliran listrik. Timbangan Hybrid menggunakan display digital tetapi bagian paltform menggunakan plat mekanik.

Bina Mutu Teknotama Digital menyediakan berbagai timbangan untuk kebutuhan di Laboratorium dan Lapangan yang sudah terkalibrasi Oleh Laboratorium Kalibrasi yang terakreditas KAN. Sehingga mutu dan presisinya dapat dipertanggung jawabkan secara teknis. Timbangan-timbangan tersebut antara lain :

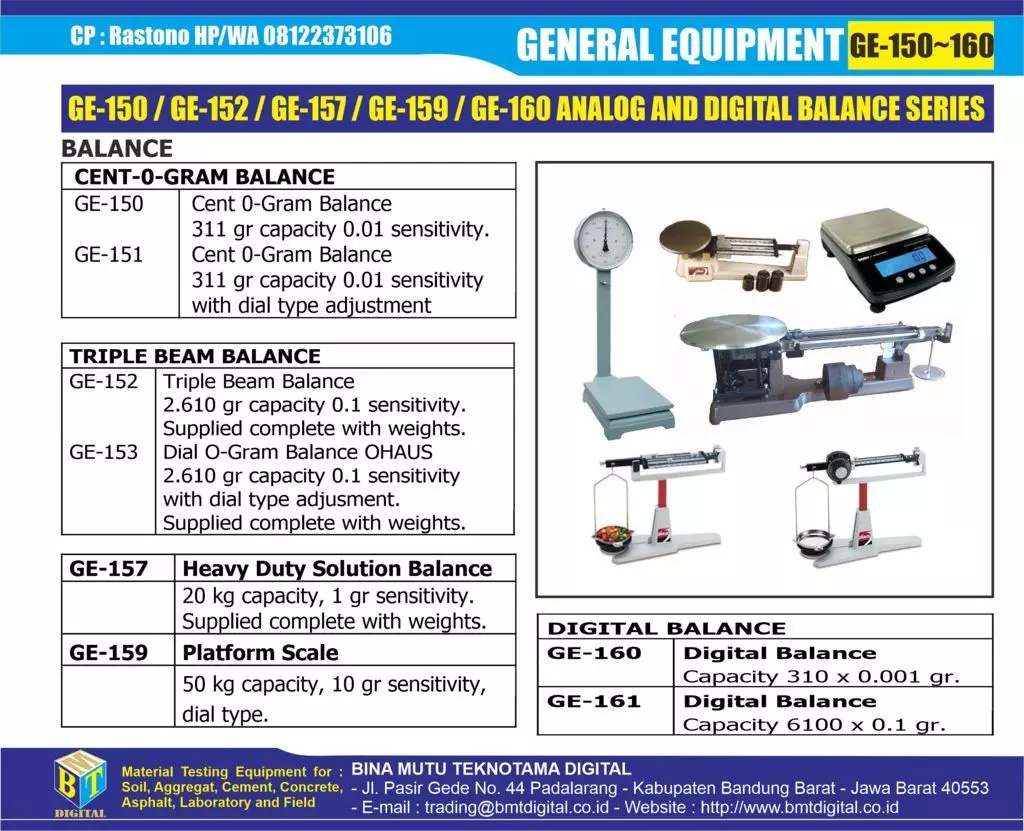

1. DIGITAL BALANCE : Timbangan digital yang dilengkapi dengan Battrey Lithium yang bisa diisi ulang (recharger), sangat cocok untuk kebutuhan di laboratorium maupun di lapangan. Harga suda termasuk biaya Kalibrasi KAN.

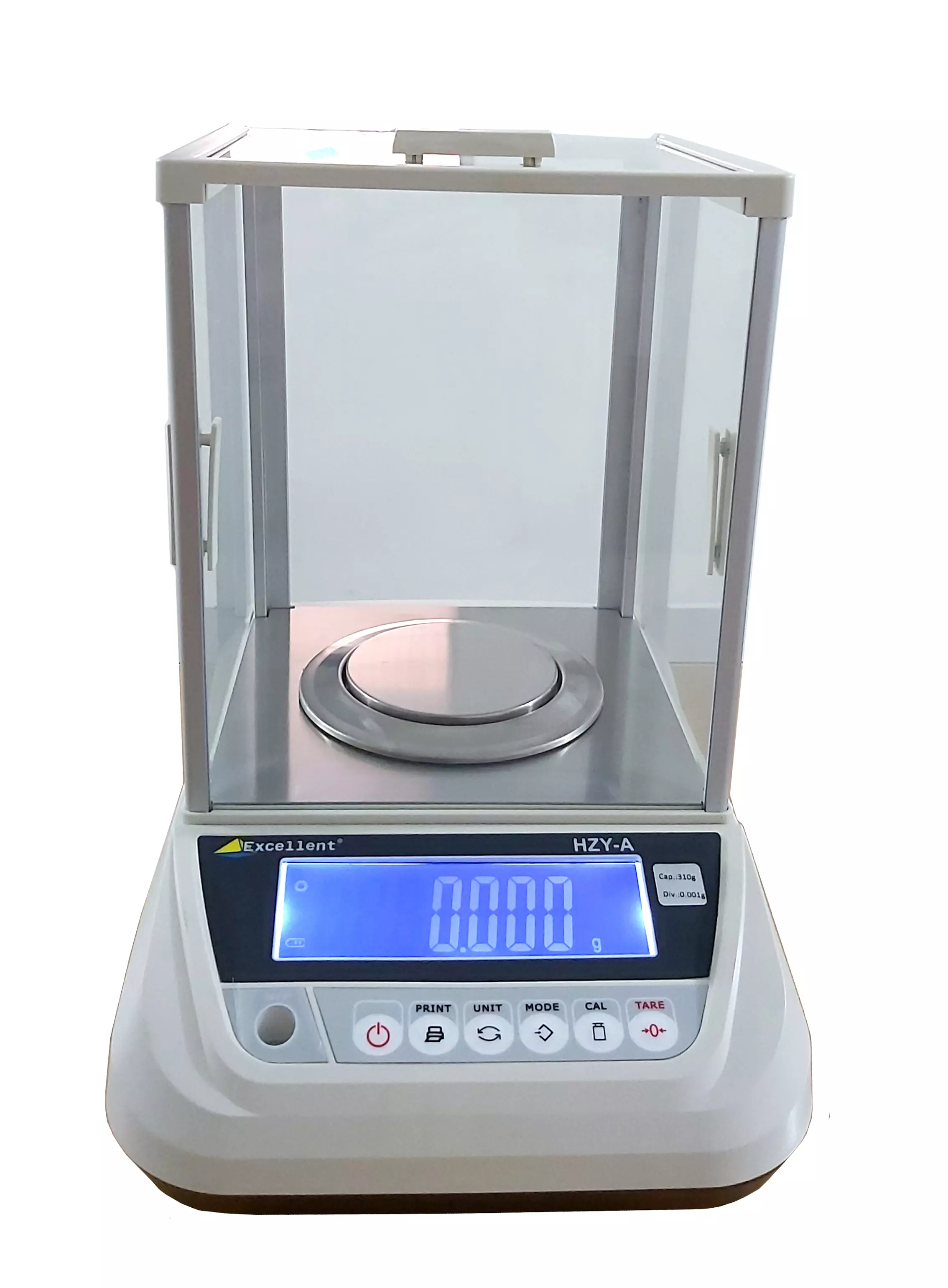

  1. GE-160 DIGITAL BALANCE 310 GRAM x 0.001 gram sensitivity
  2. GE-161 DIGITAL BALANCE 6000 Gram x 0.1 gram sensitivity

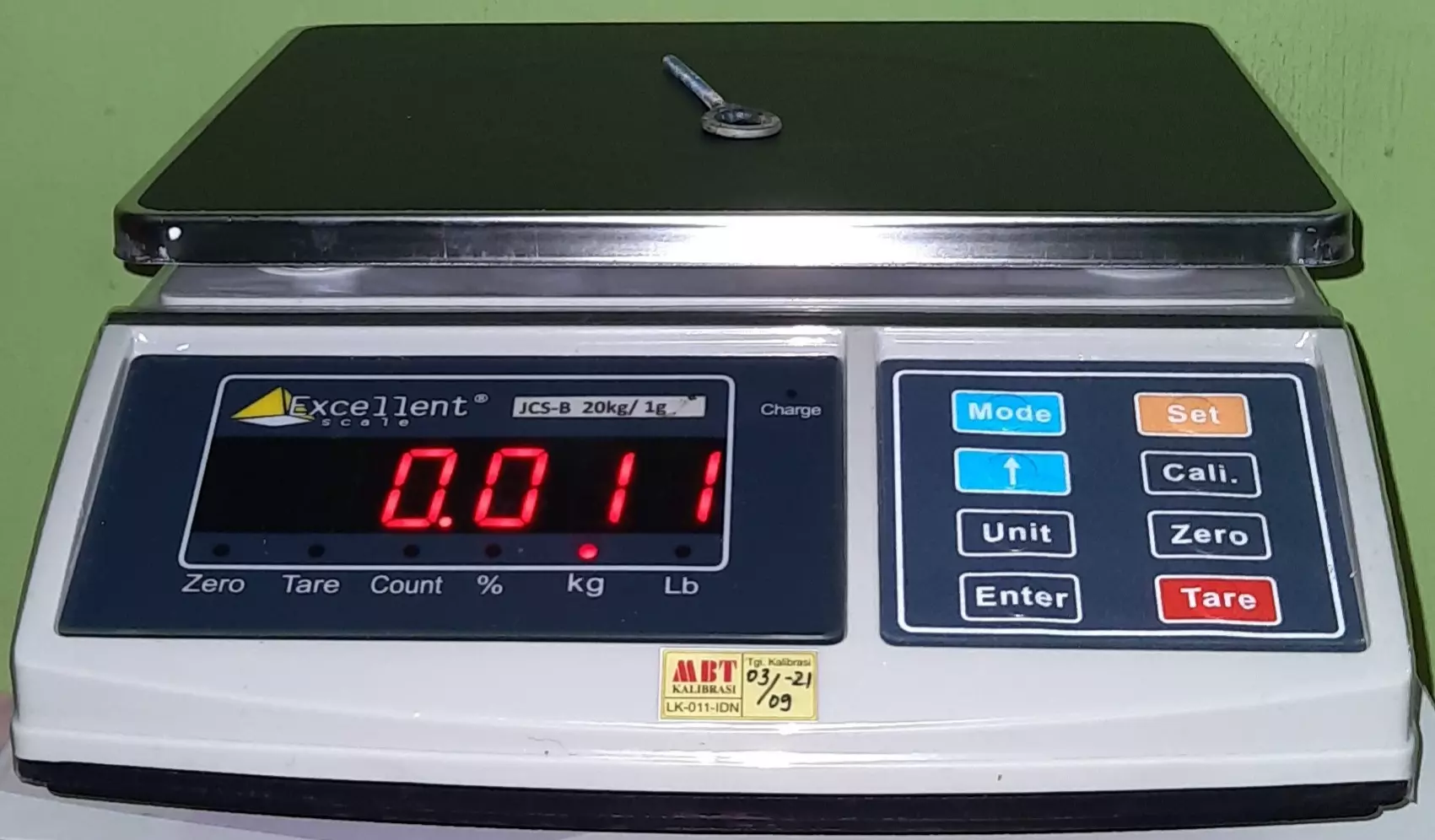

  3. GE-162 DIGITAL BALANCE 20000 Gram (20 kg) x 1 gram Sensitivity, dilengkapi gantungan untuk Dunagan dan menimbang dalam air.

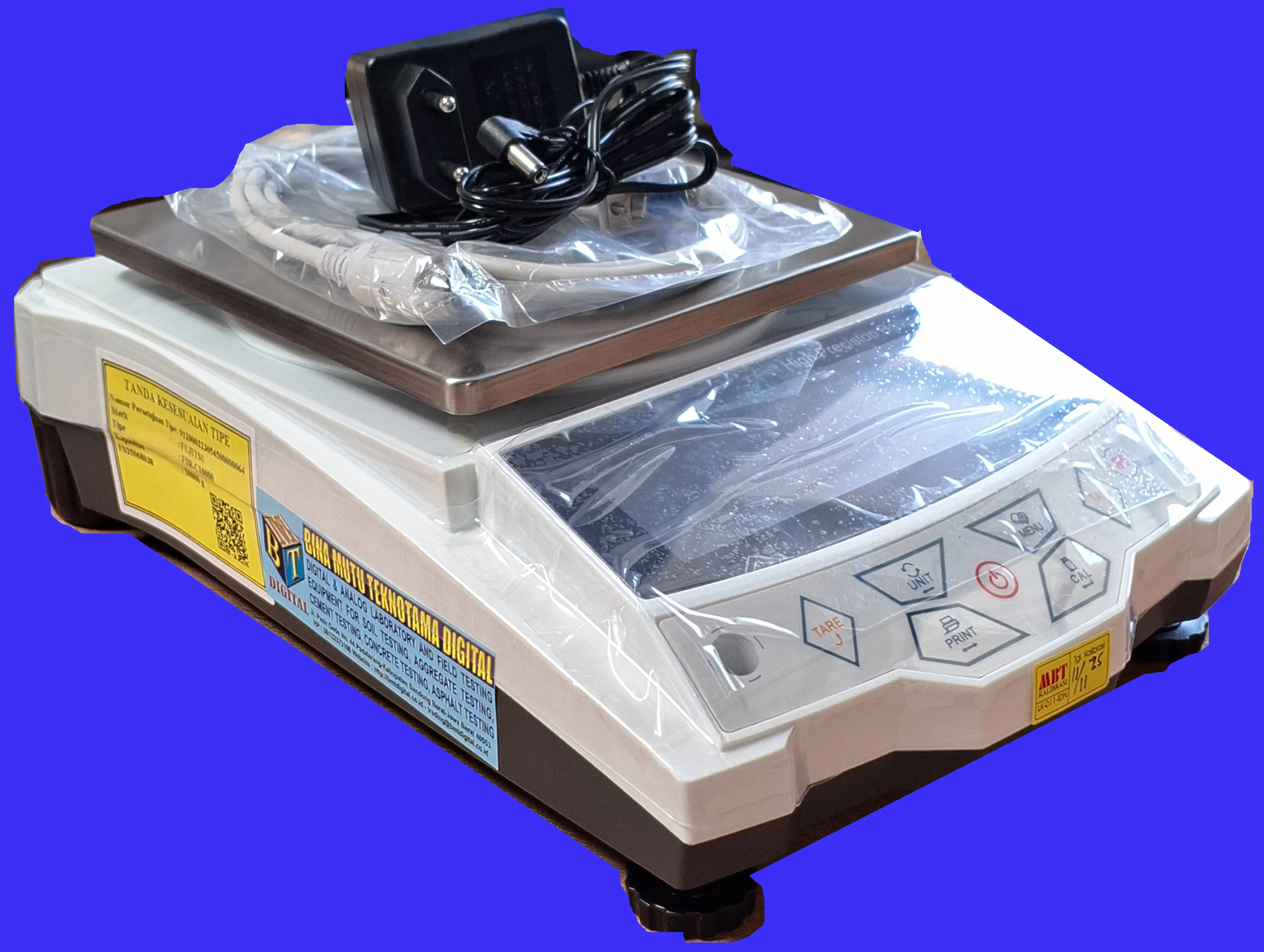

  4. GE-162B DIGITAL BALANCE 10000 Gram (10 kg) x 0.1 gram Sensitivity, dilengkapi gantungan untuk Dunagan dan menimbang dalam air.

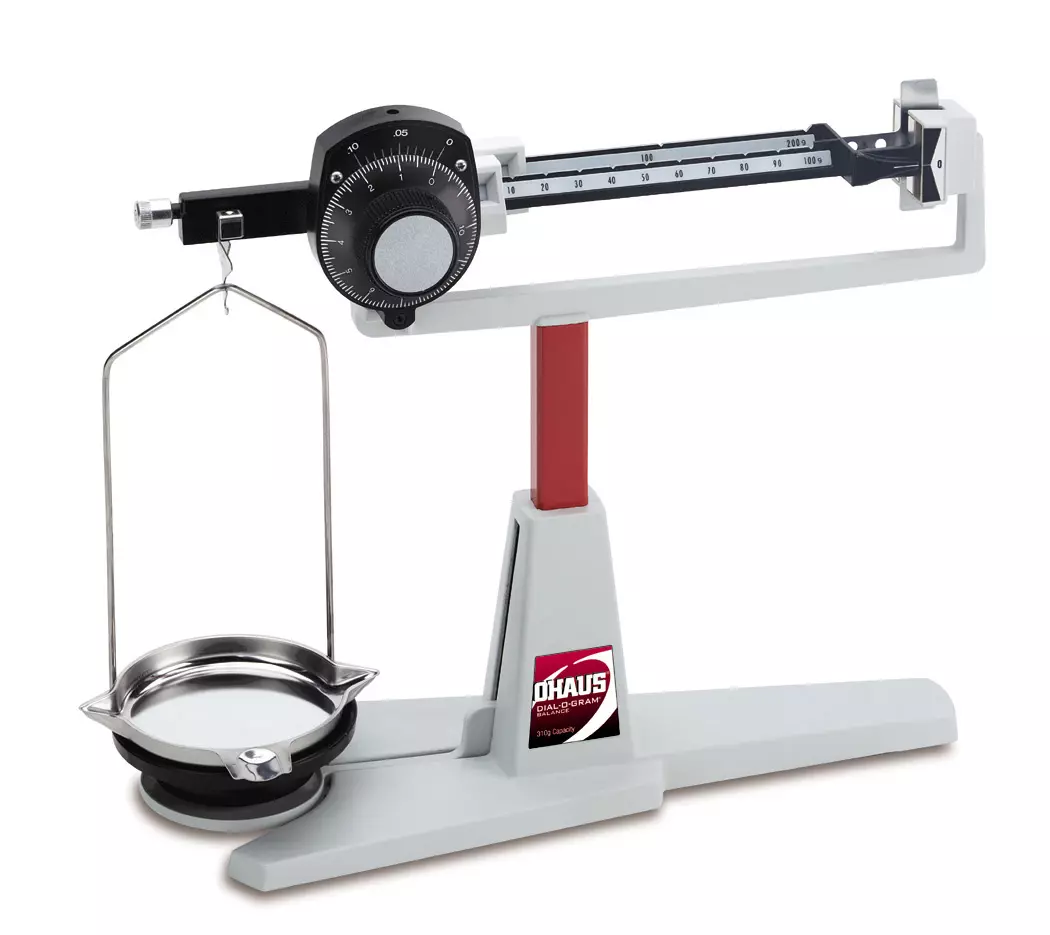

2. CENT-0-GRAM BALANCE : adalah Alat ukur ini memiliki fungsi untuk mengukur massa suatu benda dengan kapasitas beban maksimal 311 gram dan dengan ketelitian yang cukup detail, sehingga hasil dari pengukuran alat ini lebih akurat. Jenis alat ukur ini umum digunakan di laboratorium maupun farmasi karena ketelitiannya tersebut. Timbangan dijual dengan dilengkapi Sertifikat Kalibrasi dari KAN.

  1. GE-150 Cent-0-Gram Balance 311 gr capacity 0.01 sensitivity
  2. GE-151 Cent-0-Gram Balance 311 gr capacity 0.01 sensitivity with Dial Type Adjustment

3. TRIPLE BEAM BALANCE :Triple Beam Balance adalah timbangan untuk mengukur massa benda atau logam dalam praktek laboratorium. Spesifikasi :

  • Neraca piringan tunggal, tiga lengan dengan beban yang dapat digeser-geser pada tiap lengan.
  • Kapasitas 2610 g, ketelitian 0,1 g.
  • Ada peredam magnetik dan penyetel nol.
  • Tersedia anak timbangan.
  1. GE-152 TRIPLE BEAM BALANCE : 2.610 gr capacity 0.1 sensitivity. Supplied complete with weights.
  2. GE-153 TRIPLE BEAM BALANCE : 2.610 gr capacity 0.1 sensitivity with dial type adjusment. Supplied complete with weights

4. HEAVY DUTY SOLUTION BALANCE :Timbangan dengan kapasitas besar sampai 20 Kg. yang memiliki ketelitian sampai 1 gram dilengkapi anak timbangan dan yang paling penting terkalibrasi oleh Laboratoroium KAN.

Tersedia dalam 2 pilihan yaitu :

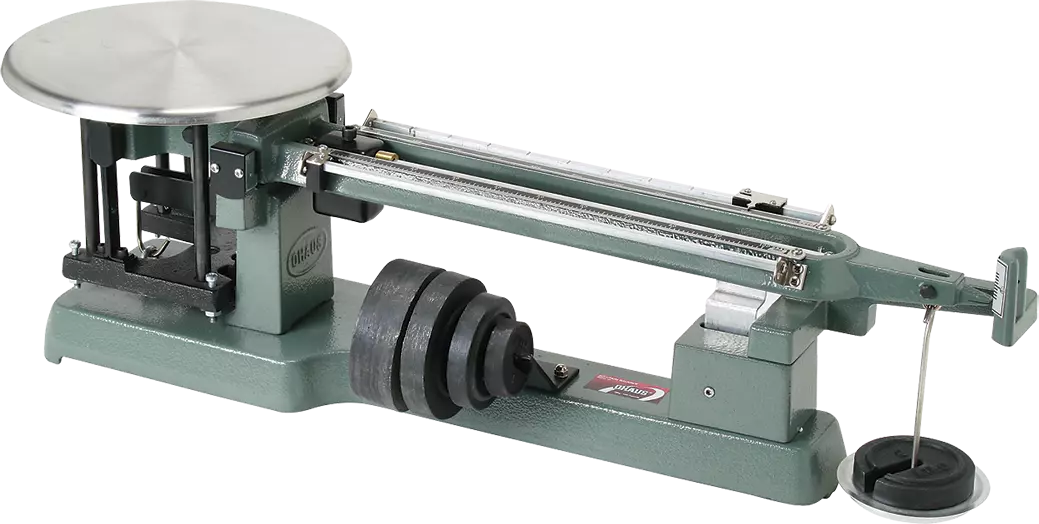

  1. GE-157 OHAUS HEAVY DUTY SOLUTION BALANCE
  2. GE-158 LOKAL HEAVY DUTY SOLUTION BALANCE

5. PLATFORM SCALE :Timbangan kasar dengan kapasitas 50 Kg, dengan ketelitian 10 gr. Digunakan untuk menimbang agregat kasar, agregat halus maupun menimbang tanah. Timbangan yang kami jual sudah termasuk Sertifikat Kalibrasi KAN.

  1. GE-159 FLATFORM SCALE DIAL TYPE

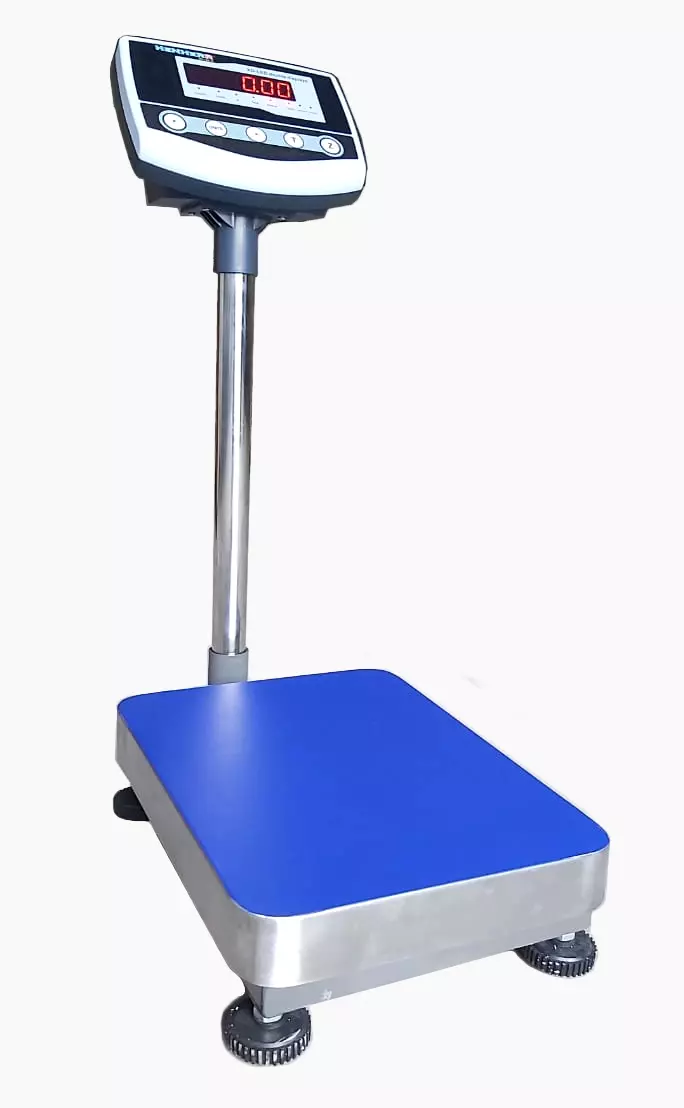

  2. GE-159A FLATFORM SCALE DIGITAL TYPE

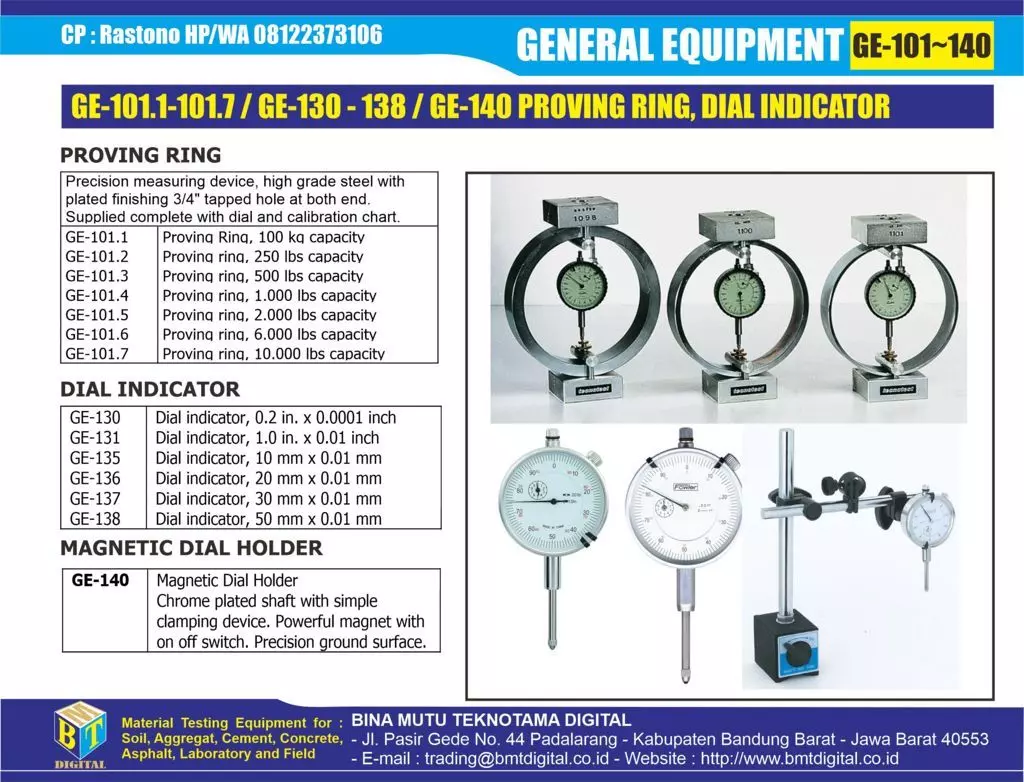

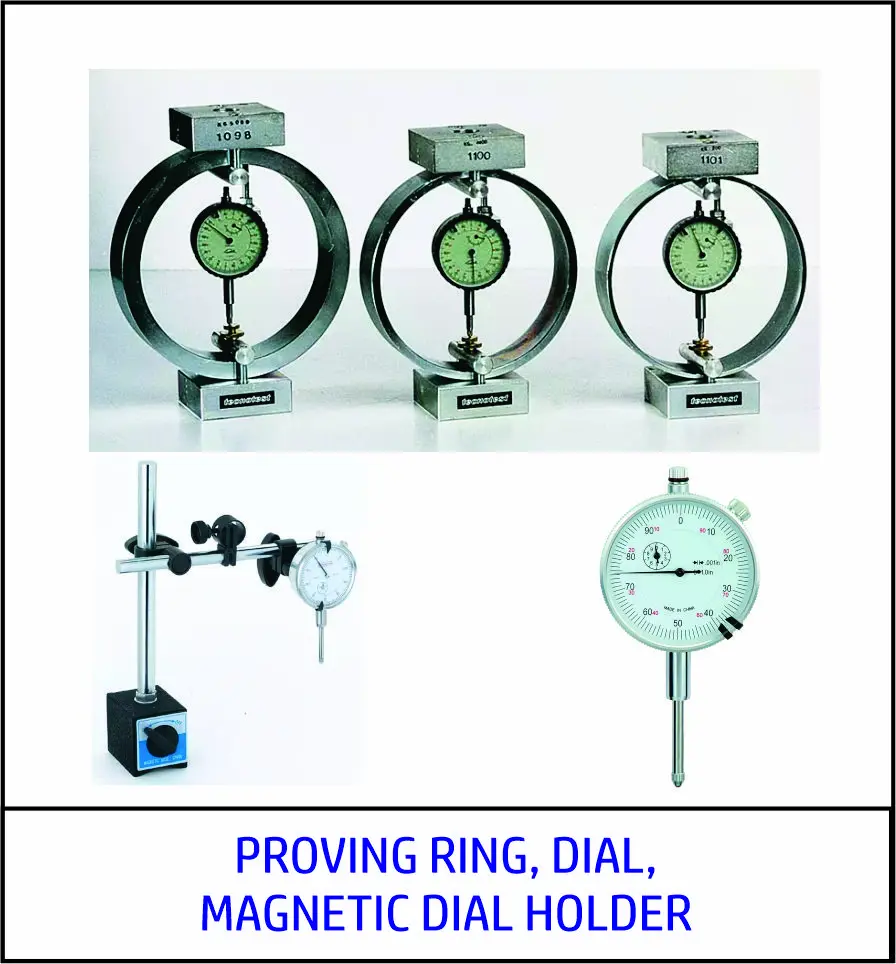

  1. Proving Ring, Dial Dan Magnetic Dial Holder
